产品介绍
应用
- 光学实验
- 脉冲光波形检测
特性
- 30mm光学笼式系统安装孔
- 波长范围900-2600nm
- 选配锂电池供电，噪声更低
- 选配FC法兰，可使用光纤耦合
规格参数
| 型号 | PDLX03D2-200M |
|---|---|
| 材料 | InGaAs |
| 波长范围 | 900-2600nm |
| 光敏区域直径 | 0.3mm |
| 响应度 | 1.3A/W @2300nm |
| 带宽a | DC-200MHz |
| 上升时间a | 1.8ns |
| 损伤阈值 | 5mW |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作电压 | 9-12VDC |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
原理框图
操作步骤
- 调整示波器的电压格度到10mV/div，设置示波器的输入阻抗为50Ω；
- 用同轴电缆将探测器的输出和示波器的输入连接；
- 确保探测器接收的功率在饱和功率以内，然后打开待测光源并对准光敏区域；
- 观察示波器的波形。
注：我们使用负载电阻R将光电流I转换成电压V，以便在示波器上查看：V = I x R
负载电阻会影响响应速度，为了获得最大带宽，我们建议使用50欧姆同轴电缆，并在电缆另一端使用50欧姆终端电阻，以进行阻抗匹配。如果带宽不重要，可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响，因此建议尽可能缩短电缆。

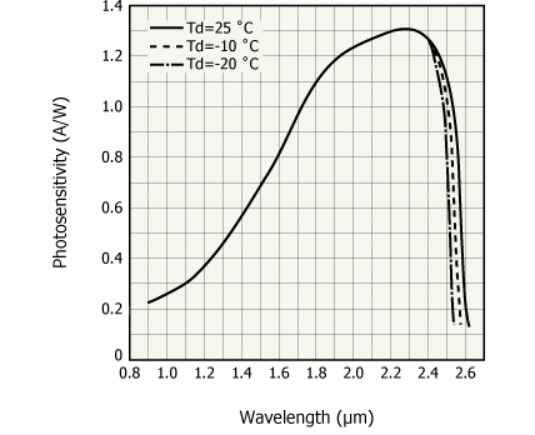

响应曲线

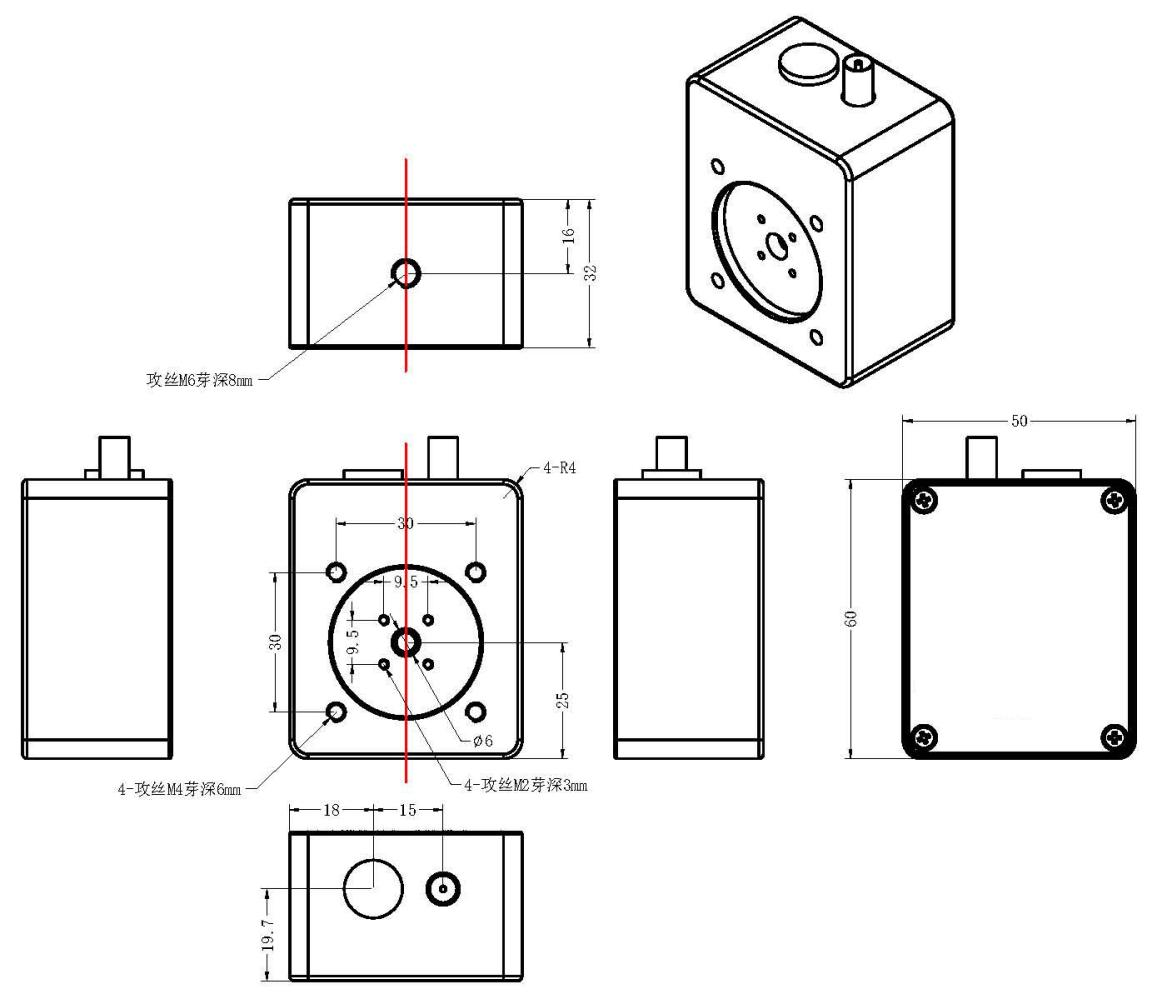

外形尺寸
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 12V |
| 3 | SMA转BNC射频线 | 1 | 根 |
相关知识
光电探测器的输入方式有2种，一种是光纤输入，另外一种空间光输入。
光电探测器的输出一般是SMA的接头，通过SMA的射频线可以连接至示波器或者采集卡来查看数据。
偏振分束器（Polarizing Beam Splitter, PBS）是光学领域中一种重要的器件，用于将入射光束分成两束具有不同偏振方向的光，经常用于相干探测系统中解决偏振衰落的问题。
模拟光收发模块用在什么样的应用场景中，常见的ROF微波链路用什么样的光发射模块和接收模块。
通常规格书中没有写出最小探测光功率是多少，但是可以通过NEP（噪声等效功率）计算出具体计算公式如下。
光电探测器发货实拍
