产品介绍
介绍
APD-DTS是一款分布式光纤测温专用的双路雪崩光电探测器，内部继承进口低噪声放大器、升压电路以及温度补偿电路，具有增益高、响应速度快等特点。模块采用单电源供电，方便集成，输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，最大带宽为100MHz。
特性
- 覆盖波长范围1000-1700nm
- DTS专用，双通道
- M因子温度补偿
- 连接到单模（SM）或多模（MM）光纤
- FC光纤输入头
- 支持定制
应用
- 拉曼光纤温度监测系统DTS
- OTDR
规格参数：
| 型号 | DTS-APD-150M |
|---|---|
| 材料 | InGaAs |
| 波长材料 | 1000-1700nm |
| 输入接口 | 带FC/APC接头的多模光纤 |
| 响应度@M=1 | 0.9A/W @1550nm |
| 带宽b | DC-150MHz |
| 上升时间b | 2.5ns |
| 增益a | 3.2x107V/W |
| 饱和光功率 | 108nw |
| 噪声等效功率 | 0.28pW/√Hz |
| 最大输出功率a | 4V |
| 工作电压 | 9-12V |
| 工作电流 | <500mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -10~65℃ |
| 储存温度 | -40~85℃ |
备注：
a 对于50Ω负载
b 对于高阻负载
c 200mV小信号带宽

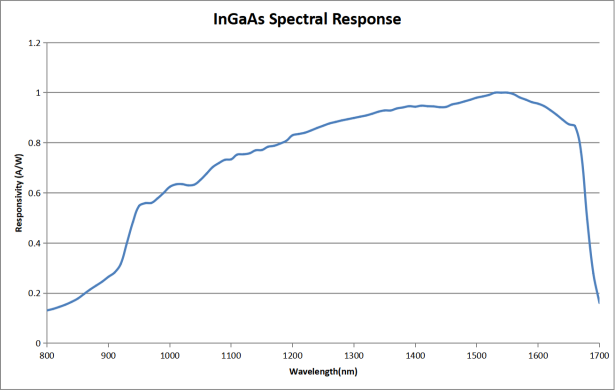

响应曲线
备注：响应曲线为典型值，仅供参考。

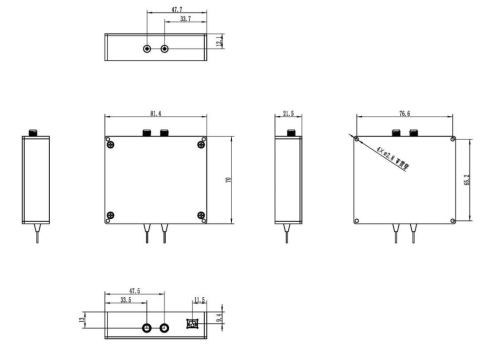

机械图纸
.
相关知识
光电探测器的输入方式有2种，一种是光纤输入，另外一种空间光输入。
光电探测器的输出一般是SMA的接头，通过SMA的射频线可以连接至示波器或者采集卡来查看数据。
偏振分束器（Polarizing Beam Splitter, PBS）是光学领域中一种重要的器件，用于将入射光束分成两束具有不同偏振方向的光，经常用于相干探测系统中解决偏振衰落的问题。
模拟光收发模块用在什么样的应用场景中，常见的ROF微波链路用什么样的光发射模块和接收模块。

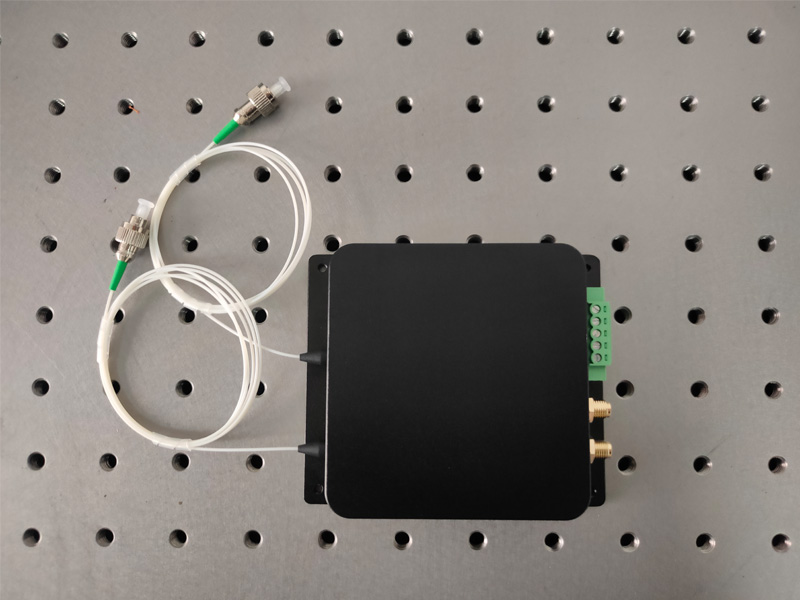

光电探测器发货实拍
