APD1064光电探测器模块可用于大气气溶胶雷达 1064nm增强
产品概述：该款探测器选用1064nm增强的雪崩硅光电二极管，响应波长400-1100nm，采用空间光输入（可选配FC法兰），非常适合用于大气气溶胶雷达使用。
产品型号：APD1064
规格书：
点击下载规格书
点击下载规格书
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特性
- M 因子温度补偿
- APD 过流保护
- 多种带宽可选
- 低噪声
- DC9-12V 单电源供电
- 全金属外壳，屏蔽性能优良
- M6 螺纹孔，便于安装
- 自由空间耦合，30mm 光学笼式系统安装孔
应用
- 探测超弱光信号
- 大气探测
- 激光雷达
- 大气气溶胶激光雷达
- 云层分析
- 沙尘暴监测
规格
| 型号 | APD1064A-10M | APD1064A-50M | APD1064A-200M |
|---|---|---|---|
| 材料 | Si | ||
| 波长范围 | 400-1100nm | ||
| 光敏区域直径 | 0.8mm | ||
| 响应度 @M=1 | 0.36A/W @ 1064nm | ||
| 带宽a | DC-10MHz | DC-50MHz | DC-200MHz |
| 上升时间a | 40ns | 8ns | 2ns |
| 增益bc | 9.7x10^6V/W | 1.9x10^6V/W | 8x10^5V/W |
| 饱和光功率c | 0.32uW | 1.7uW | 3.8uW |
| 噪声电压a | 18mVpp | 18mVpp | 18mVpp |
| 最大输出电压b | 3.2V | 3.2V | 3.2V |
| 噪声等效功率 | 0.12pW/√Hz | 0.23pW/√Hz | 0.3pW/√Hz |
| 工作电压 | 9-12V | ||
| 工作电流 | <200mA | ||
| 输出阻抗 | 50Ω | ||
| 输出耦合方式 | DC | ||
| 输出接头 | SMA female | ||
| 工作温度 | -10~65℃ | ||
| 存储温度 | -40~85℃ | ||
备注：
a 对于50欧姆负载
b 对于高阻负载
c 1064nm
响应曲线

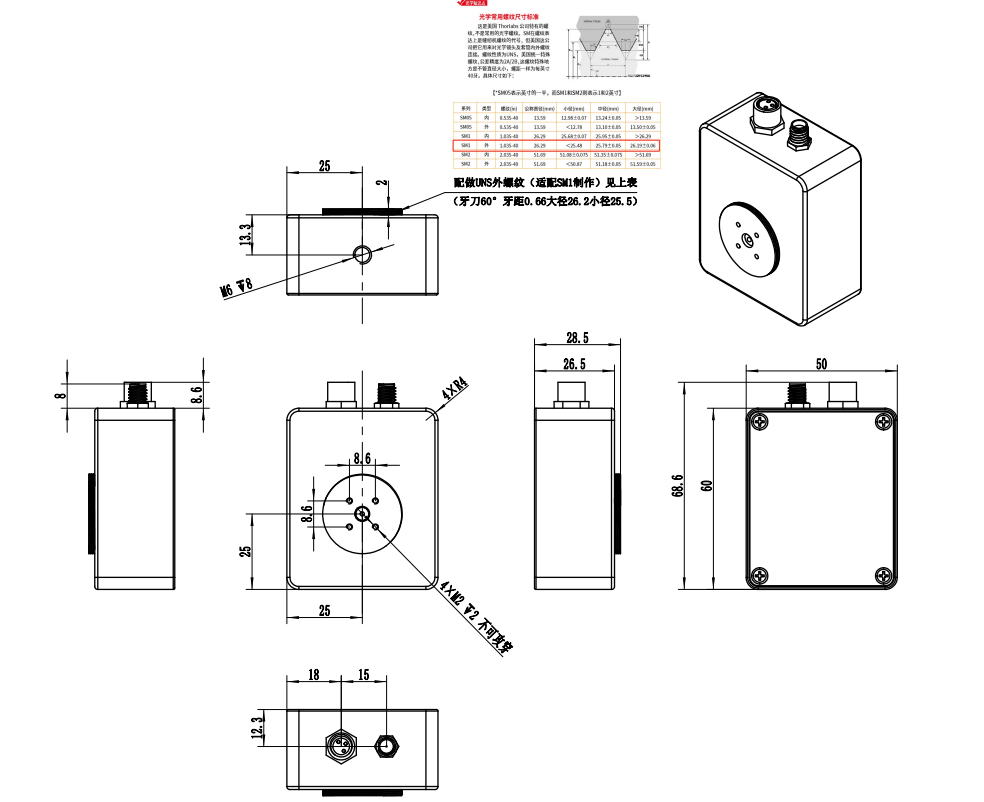

外形尺寸
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 9V |
| 3 | SMA转BNC射频线 | 1 | 根 |
相关知识
光电探测器的输入方式有2种，一种是光纤输入，另外一种空间光输入。
光电探测器的输出一般是SMA的接头，通过SMA的射频线可以连接至示波器或者采集卡来查看数据。
偏振分束器（Polarizing Beam Splitter, PBS）是光学领域中一种重要的器件，用于将入射光束分成两束具有不同偏振方向的光，经常用于相干探测系统中解决偏振衰落的问题。
模拟光收发模块用在什么样的应用场景中，常见的ROF微波链路用什么样的光发射模块和接收模块。
光电探测器发货实拍
