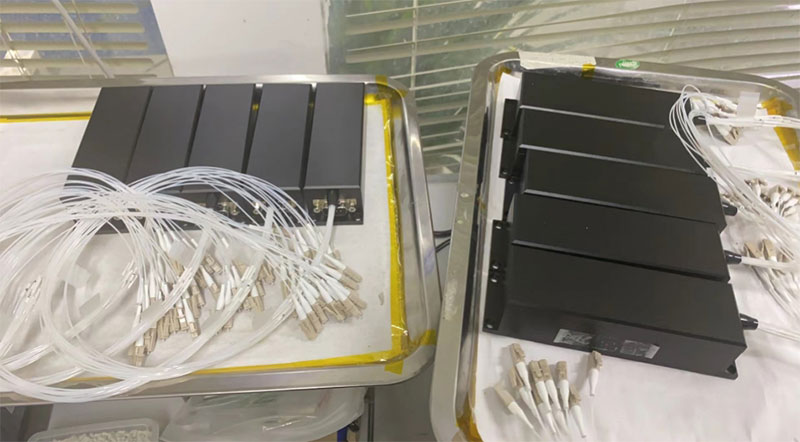

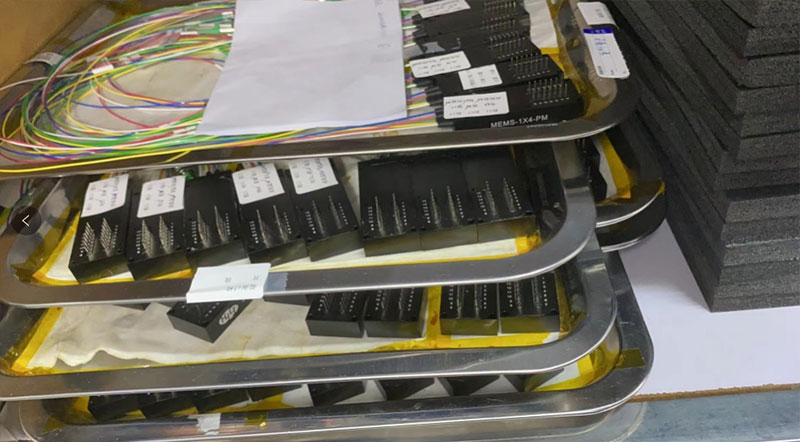

FSW-1X4 型单模光开关模块是一种具有光路切换作用的功能器件,它主要有以下用途:
参数 | 单位 | FSW 1×N |
---|---|---|
工作波长 | nm | 1260~1620 for SM, 850/980/1310/1550 for MM |
波长相关损耗 | dB | 2≤N≤64: ≤0.25, 65≤N≤128: ≤0.3 |
温度相关损耗 | dB | 2≤N≤64: ≤0.2, 65≤N≤128: ≤0.25 |
偏振相关损耗 | dB | ≤0.05 |
回波损耗 | dB | SM≥50, MM≥30 |
串扰 | dB | SM≥55, MM≥50 |
切换时间 | ms | ≤10 (相邻通道间) |
寿命 | times | ≥109 |
工作电压 | V | 5 |
最大光功率 | mW | ≤500 |
工作温度 | °C | -5 ~ +70 |
存储温度 | °C | -40 ~ +85 |
工作湿度 | % | 5 ~ 95 |
插入损耗 | 单位 | FSW 1×N |
---|---|---|
2≤N≤64 | dB | ≤1.0 (A Grade), ≤0.8 (P Grade) |
65≤N≤128 | ≤1.5 (A Grade), ≤1.2 (P Grade) |
重复性 | 单位 | FSW 1×N |
---|---|---|
2≤N≤64 | dB | ≤±0.05(within 4 hours), ≤±0.1(within 24 hours) |
65≤N≤128 | ≤±0.1 (within 4 hours), ≤±0.15 (within 24 hours) |

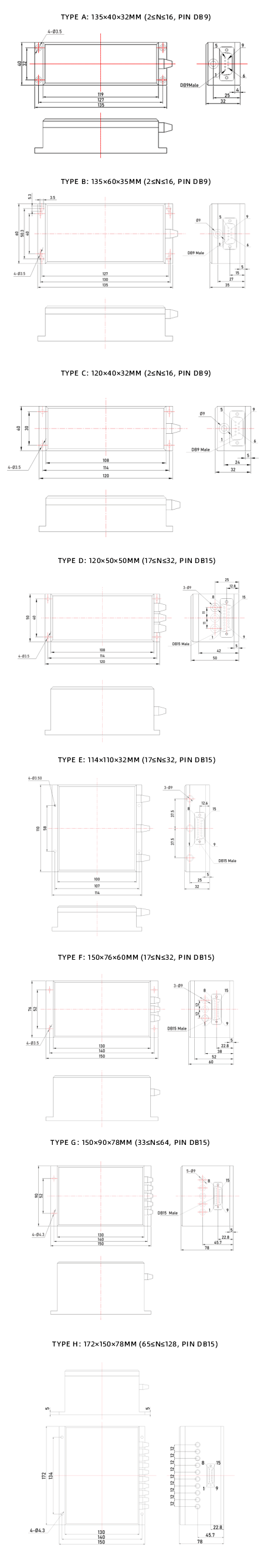

封装尺寸 | 单位 | FSW 1×N |
---|---|---|
2≤N≤16 | mm | 135×40×32 or 135×60×35 or 120×40×32 |
17≤N≤32 | 120×50×50 or 114×110×32 or 150×76×60 | |
33≤N≤64 | 150×90×78 | |
65≤N≤128 | 172×150×78 |
DB9 (2≤N≤16) (TTL Level)
管脚编号 | 信号方向、类型 | 管脚定义 | 功能说明 |
---|---|---|---|
1 | In | D0 | 数据位D3~D0为二进制数,D3为高位,D0为低位。4位二进制数最多可控制16路光开关切换。其中,0000b=通道1, 1111b=通道16。 |
2 | In | D1 | |
3 | In | D2 | |
4 | In | D3 | |
5 | In | /Reset | 低电平复位,高电平数据位有效。 |
6 | Out | /Ready | 低电平准备复位或接收数据。 |
7 | Out | Error | 高电平表示有错误发生。 |
8 | Power | GND | GND, 公共地线 |
9 | Power | DC 5V | 电源 (DC 5V, 1.0A) |
DB15 (17≤N≤64) (TTL Level)
管脚编号 | 信号方向、类型 | 管脚定义 | 功能说明 |
---|---|---|---|
2 | In | D0 | 数据位D5~D0为二进制数,D5为高位,D0为低位。6位二进制数最多可控制64路光开关切换。其中,000000b=通道1, 111111b=通道64。 |
3 | In | D1 | |
4 | In | D2 | |
5 | In | D3 | |
6 | In | D4 | |
10 | In | D5 | |
11 | In | /Reset | 低电平复位,高电平数据位有效。 |
7 | Out | /Ready | 低电平准备复位或接收数据。 |
8 | Out | Error | 高电平表示有错误发生。 |
15 | Power | 5V | 数字电路电源 |
12 | Power | 5V | 电机电源 |
1, 9 | Power | GND | GND, 公共地线 |
13, 14 | 未连接 |
DB15 (65≤N≤128) (TTL Level)
管脚编号 | 信号方向、类型 | 管脚定义 | 功能说明 |
---|---|---|---|
2 | In | D0 | 数据位D6~D0为二进制数,D6为高位,D0为低位。7位二进制数最多可控制128路光开关切换。其中,0000000b=通道1, 1111111b=通道128。 |
3 | In | D1 | |
4 | In | D2 | |
5 | In | D3 | |
6 | In | D4 | |
10 | In | D5 | |
13 | In | D6 | |
11 | In | /Reset | 低电平复位,高电平数据位有效。 |
7 | Out | /Ready | 低电平准备复位或接收数据。 |
8 | Out | Error | 高电平表示有错误发生。 |
15 | Power | 5V | 数字电路电源 |
12 | Power | 5V | 电机电源 |
1, 9 | Power | GND | GND, 公共地线 |
14 | 未连接 |
订购信息:FSW 1x1-A-B-C-D-E-F
A
代码 | 波长 |
---|---|
1~N | 1~N通道(N≤128) |
B
代码 | 波长 |
---|---|
850 | 850nm |
1310 | 1310nm |
1550 | 1550nm |
D | 1310/1550nm |
X | 其它 |
C
代码 | 光纤类型 |
---|---|
SM | 单模 |
M1 | 多模50/125 |
M2 | 多模62.5/125 |
X | 其它 |
D
代码 | 光纤直径 |
---|---|
025 | Φ0.25mm |
09 | Φ0.9mm |
X | 其它 |
E
代码 | 光纤长度 |
---|---|
05 | 0.5m |
10 | 1.0m |
15 | 1.5m |
X | 其它 |
F
代码 | 连接器 |
---|---|
00 | 无 |
FP | FC/UPC |
FA | FC/APC |
SP | SC/UPC |
SA | SC/APC |
LP | LC/UPC |
LA | LC/APC |
X | 其它 |
