1×N保偏马达式多路光开关

产品概述：

有模块化设计、结构紧凑，切换速度快，低插损，高可靠性高稳定性等特性。常应用于无源光网络（PON），光保护系统，网络监控，仪器仪表等。

关键词： 1×N光开关 保偏光开关 马达式光开关 多路光开关
产品型号：FSW-1xN-PM
微信头像
技术支持：黄工 13427781756 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

光路图



规格

参数单位FSW 1×N-PM
工作波长nm850/980/1310/1550
 插入损耗dB≤1.0 (A Grade), ≤0.8 (P Grade)
 消光比dB≥18
 波长相关损耗dB≤0.25
 温度相关损耗dB≤0.2
 偏振相关损耗dB≤0.05
 回波损耗dB≥50
 串扰dB≥55
 重复性dB≤±0.05(within 4 hours), ≤±0.1(within 24 hours)
 切换时间ms≤10 (相邻通道间)
 寿命times≥109
 工作电压V5.0
 最大光功率mW≤500
 工作温度°C-5 ~ +70
 存储温度°C-40 ~ +85
 工作湿度%5 ~ 95
 封装尺寸2≤N≤16mm135×40×32 or 135×60×35 or 120×40×32
  封装尺寸17≤N≤32mm120×50×50 or 114×110×32 or 150×76×60
  封装尺寸33≤N≤64mm150×90×78

1.所有参数均在室温工作环境下测试；

2.所有参数均不包括连接头插入损耗。


管脚定义

 DB9 (2≤N≤16) (TTL Level)

管脚编号信号方向、类型管脚定义功能说明
1InD0数据位D3~D0为二进制数，D3为高位，D0为低位。4位二进制数最多可控制16路光开关切换。其中，0000b＝通道1, 1111b=通道16。
2InD1
3InD2
4InD3
5In/Reset低电平复位，高电平数据位有效。
6Out/Ready低电平准备复位或接收数据。
7OutError高电平表示有错误发生。
8PowerGNDGND, 公共地线
9PowerDC 5V电源 (DC 5V, 1.0A)


  DB15 (17≤N≤64) (TTL Level)

管脚编号信号方向、类型管脚定义功能说明
2InD0数据位D5~D0为二进制数，D5为高位，D0为低位。6位二进制数最多可控制64路光开关切换。其中，000000b＝通道1, 111111b=通道64。
3InD1
4InD2
5InD3
6InD4
10InD5
11In/Reset低电平复位，高电平数据位有效。
7Out/Ready低电平准备复位或接收数据。
8OutError高电平表示有错误发生。
15Power5V数字电路电源
12Power5V电机电源
1, 9PowerGNDGND, 公共地线
13, 14未连接

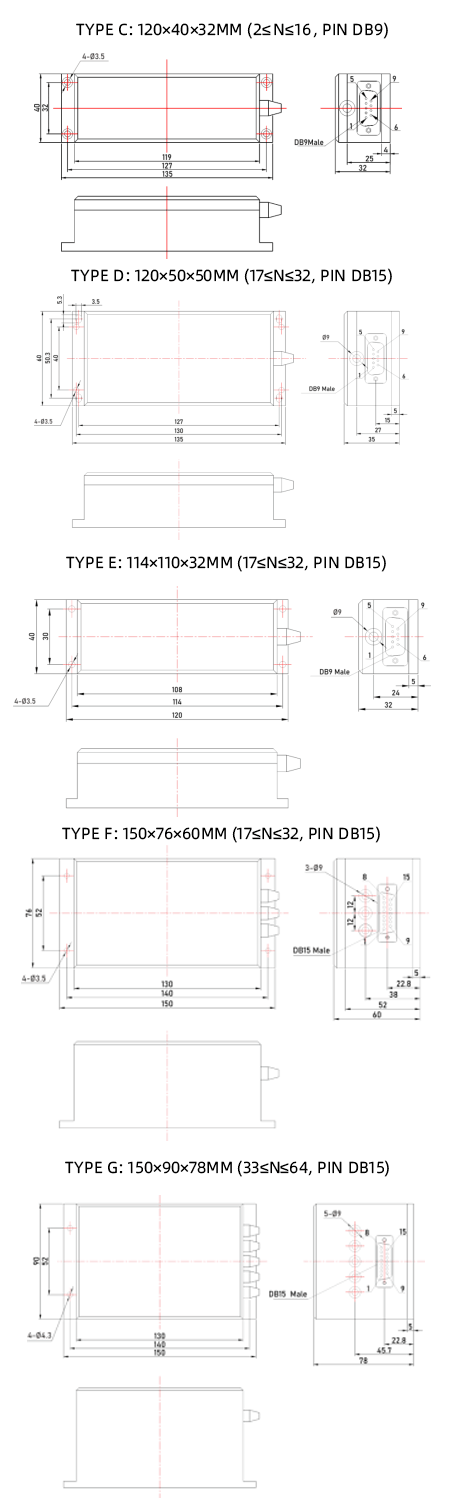

封装尺寸



订购信息：FSW 1xA-B-C-D-E-F

A

代码波长
1~N1~N通道(N≤64)


B

代码波长
850850nm
980980nm
13101310nm
15501550nm
X其它


C

代码光纤类型
P85PM850
P98PM980
P13PM1310
P15PM1550
X其它


D

代码光纤直径
025Φ0.25mm
09Φ0.9mm
X其它


E

代码光纤长度
050.5m
101.0m
151.5m
X其它


F

代码连接器
00无
FPFC/UPC
FAFC/APC
SPSC/UPC
SASC/APC
LPLC/UPC
LALC/APC
X其它
