产品介绍
介绍

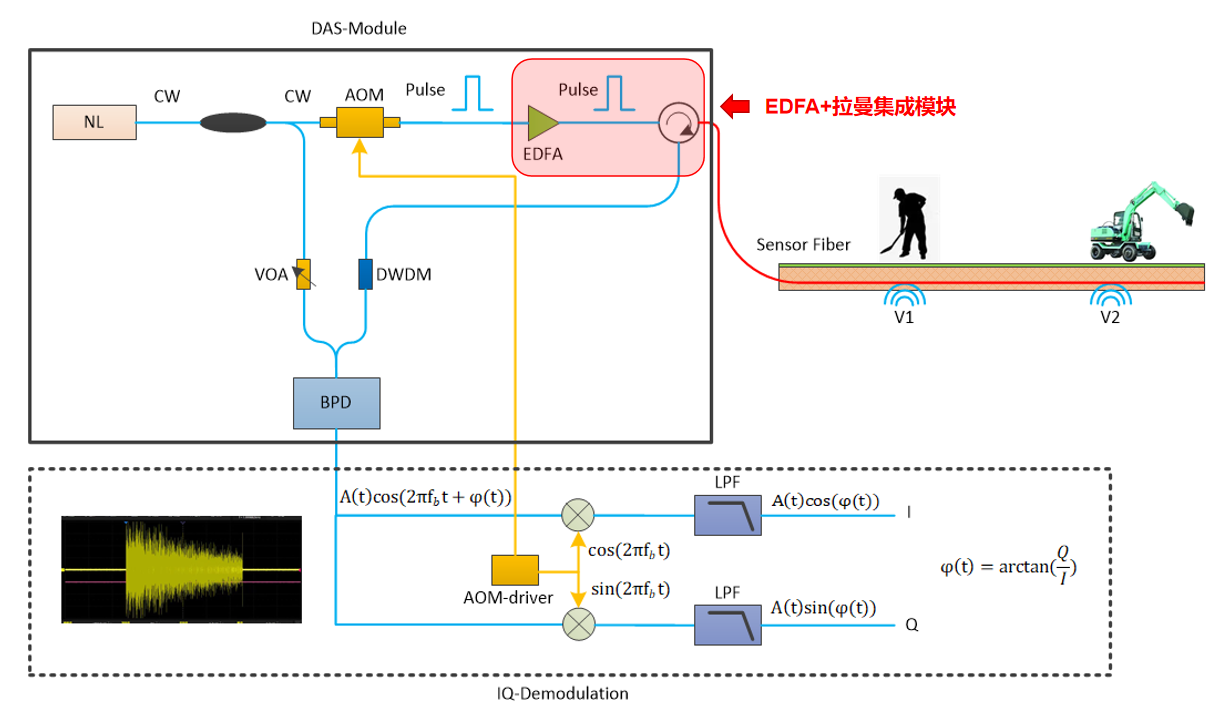

该模块内部同时集成了掺铒光纤放大器和拉曼光纤放大器泵浦，与传统EDFA 和拉曼放大系统相比，采用该模块可显著降低系统复杂性，提高可靠性，并减小体积。适合用于分布式光纤传感系统中对弱光信号进行放大，以达到更远的探测距离。
特性
- 高度集成
- 高增益系数
- 低噪声指数
应用
- DAS/DVS
- 光纤分布传感
掺铒光纤放大器参数
| 光学指标 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 波长范围 | nm | 1550 | |
| 最小输入功率 | dBm | -53 | |
| 噪声指数 | dB | 5.0 | |
| 偏正相关增益 | dB | <0.3 | |
| 偏振模色散 | ps | 0.5 | |
| 输入输出隔离度 | dB | >35 | |
| 尾纤和接头类型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
拉曼放大器参数
| 光学指标 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 泵浦波长 | nm | 1455 | |
| 泵浦功率 | mw | 400 | |
| 尾纤和接头类型 | - | SMF-28，FC/APC | |
| 工作模式 | - | / |
模块参数

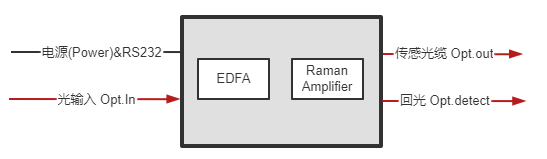

| 电源/通信接口 | 3.81间距5P连接器 |
|---|---|
| 供电 | 5VDC/3A |
| 通信协议 | Modbus RTU从机 |
| 尺寸（不含连接器） | 120x90x26 (mm) |
| 工作温度范围 | -20~+60 ℃ |
| 工作湿度范围 | 0~90% |
订购信息/型号
| 型号 | 描述 | 用途 |
|---|---|---|
| GY-EDFA-PL-RA | 脉冲EDFA+拉曼集成，带回光探测 | 40KM级别长距离的DVS，DAS系统 |
| GY-EDFA-PL | 脉冲EDFA，带回光探测 | 30KM级别DVS，DAS系统 |
