DAS的空间分辨率

空间分辨率是什么呢？

空间分辨率 是由打出去的脉宽决定的，脉宽100ns 对应10米，60ns 对应6米, 20ns对应2米。然后脉宽是由声光调制器调出来的，这样脉宽就受限于声光调制器的上升时间。200M的AOM，上升时间是10ns，那么极限估计能调出20ns的脉宽。80M的的AOM，上升时间是30ns了，所以极限也就是　60ns左右的脉宽。

您说的１米的空间分辨率　就需要10ns脉宽，目前没有这样的AOM。如果是我们这种方案，然后谁说能做到１ｍ空间分辨率，那就是胡咧咧了。如果不是我们这种方案　也许有，但是估计不是10万的产品了，大几十万百万的产品。

目前市面上的产品 也都是 几个参数搞混淆。
1、空间分辨率：就刚才给您解释的。
2、采样分辨率：这个是由采集卡决定的，250M的采集卡，对应一个点是0.4米。
3、定位精度：这个需要您的软件算法实现，就是找到振动的最大值。因为一个振动是一片的，要找到峰值，然后还跟现场结合定标的。其实做过现场的都知道  这种振动 都是10几米，几十米的范围。那么这个时候 那个空间分辨率 都没什么意义。
定位精度，看你怎么定义了，10米都在振动，您说振动位置在那？

空间分辨率如何测量？

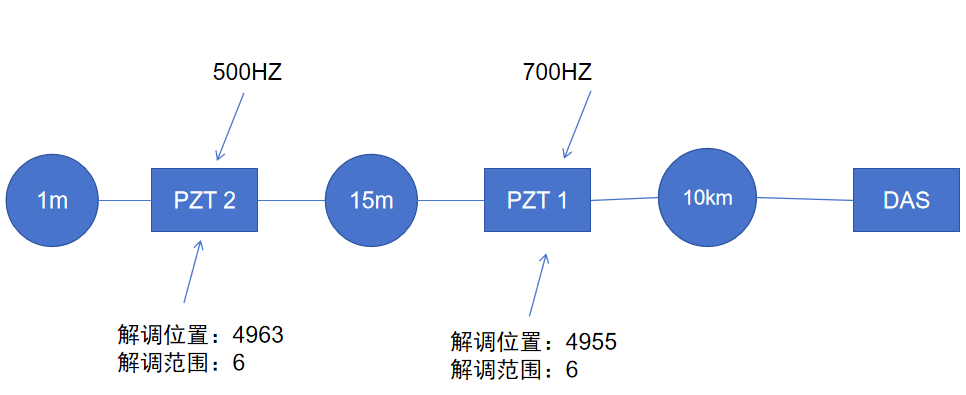

我们测量空间分辨率可以使用2个PZT来进行，通过2个PZT然后间隔不同的长度，看能分辨的最小距离是多少。测试工装如下图所示：

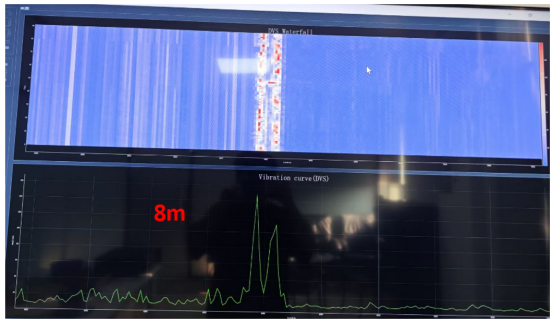

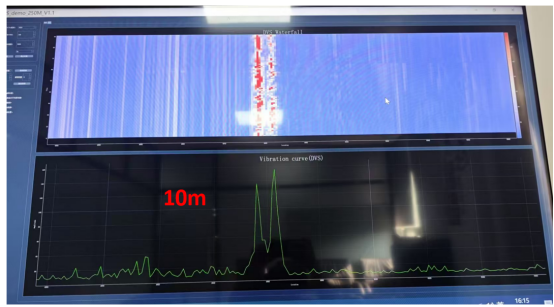

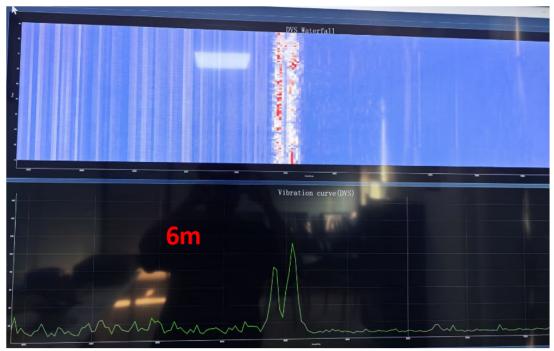

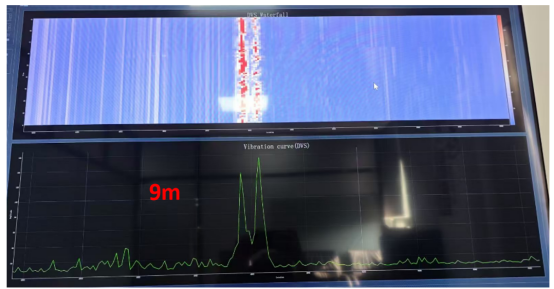

这里需要注意PZT绕了多长的距离。然后中间间隔15米依次减小。解调范围不要重叠。

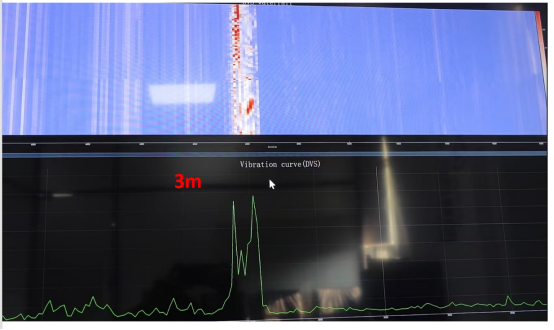

dvs模式  3m 如上图所示
