980-1550nm单模拉锥波分复用器(SWDM)

产品概述:

980-1550nm单模拉锥波分复用器利用熔融拉锥技术生产,能够以低插入损耗耦合或分出两个不同单模信号。这种波分复用器特别适用于光纤激光器、放大器以及远程通信系统中组合泵浦和信号波长。

产品型号:SWDM 980-1550
微信头像
技术支持:黄工 13317734075 (微信同号,可扫码
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

产品介绍


特点

低插损,高消光比,环境稳定性优

应用

无源光网络,测试仪器,光线传感

规格

参数典型值
中心波长980&1550 nm
带宽±15 nm
最小隔离度20 dB
最大插损0.25 dB
偏振相关损耗0.1 dB
最小回波损耗50 dB
方向性50 dB
功率500 dB
最大拉伸载荷N
稳定性≤0.002 over -5℃ to +70 ℃
工作温度-5 to +70 ℃
储存温度-40 to +85 ℃
光纤类型Hi 1060 flex fiber

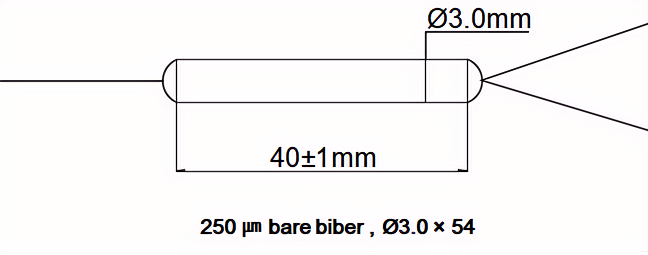

封装尺寸250um Bare Fiber   Ø3.0×40

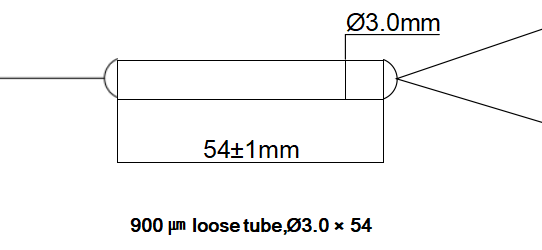

 900um Loose Tube   Ø3.0×54
 3mm Loose Cable   90×20×9

机械尺寸


订购信息

      SWDM-1111-2-333-4-5-6

1111:工作波长2:端口类型
333:光纤类型
9855=980&1550nm
SSSS=Specify
1=1×2
2=2×2
004=HI1060
SSS=Specif
4:尾纤类型5:长度6:连接头
1=250 um bare fiber
2=900 um loose tube
S=Specify
H=0.5 m
1=1.0 m
S=Specify
0=None
1=FC/UPC
2=FC/APC
S=Specify
