产品介绍
特点
宽带宽，光路无胶，高隔离度，低插入损耗，高稳定性，高可靠性
应用
光纤放大器，CATV光纤系统，业务上传或下载，DWDM网络系统
规格
| 参数 | 1x3 WDM |
|---|---|
| 工作波长 | 1450/1550/1660 nm |
| 中心波长 | 1450 nm | 1550 nm | 1660 nm |
|---|---|---|---|
| 带宽 | 1260-1500 nm | 1535-1565 nm | 600-1670 nm |
| 隔离度 | 1660 nm | ≥60 dB |
|---|---|---|
| 1450 nm | ≥60 dB | |
| 1550 nm | ≥15 或 ≥45 dB | |
| 方向性 | 单模 | ≥50 dB |
| 多模 | ≥35 dB | |
| 回波损耗 | 单模 | ≥45 dB |
| 多模 | ≥35 dB |
| 插入损耗 | ≤1.2 dB |
|---|---|
| 偏振相关损耗 | ≤0.2 dB |
| 最大光功率 | ≤500 mW |
| 工作温度 | -10~+70 ℃ |
| 储存温度 | -40~+85 ℃ |
| 出纤类型 | SMF-28e 或 MMF 50/125 或 MMF 62.5/125 |
| 接头类型 | FC/SC/LC |
| 封装尺寸（mm） | L100xW80xH10 或 L120xW80xH18 或 L140xW114xH18 |

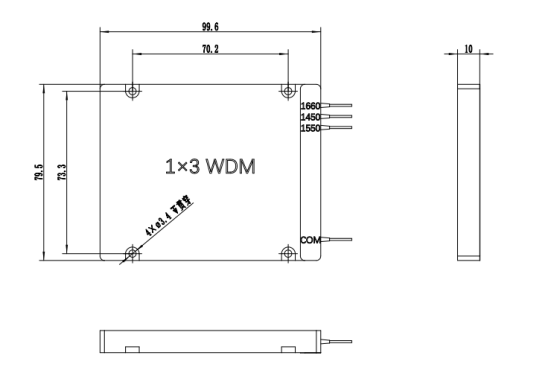

机械尺寸
订购信息
1×3WDM-111-2-3-4-5
| 111：光纤类型 | 2：尾纤类型 |
|---|---|
| 028=SMF-28e 050=MMF 50/125 625=MMF 62.5/125 | 1=250 µm Panda Fiber 2=900 µm Loose Tube S=Specify |
| 3：连接头 | 4：长度 | 5：封装尺寸 |
|---|---|---|
| 00=None FP=FC/UPC FA=FC/APC SA= SC/APC SP=SC/UPC LP=LC/UPC LA=LC/APC SS=Specify | H=0.5m 1=1.0m S=Specify | 1=L100xW80xH10 2=L120xW80xH18 3=L140xW114xH18 |
相关知识
光隔离器是一种防止反射光影响系统稳定性的光纤器件，作用机理为允许正向光通过，同时隔离反向传输的光，防止反射和回波干扰，减少干扰和噪声的影响，确保光信号的传输质量和稳定性。
光环形器/光耦合器的用途是什么？光分路器耦合器就是将一根光纤传输的光按比例分离到两根或数跟光纤中，也可以反向耦合两根光纤中传输的光到一根光纤传输，这种设备在光纤通信中扮演重要角色，常见1:99; 50:50等分光比。
光环形器的原理是什么，三端口光环形器的光路走向是什么样的？
光开关的原理是什么，光开关的作用，分布式光纤温度测量DTS使用什么样的光开关。
ITU波长表，方便我们定制无源器件的时候查看。
