Filter WDM滤片型波分复用器

产品概述:

滤片型波分复用器是一种基于薄膜滤器技术的设备,能够在较宽的波长范围内将不同波长的光信号合并或分开。因其高稳定性和可靠性,以及在双向通讯和低插损方面的优势,被广泛应用于光纤通信领域。

产品型号:WDM
微信头像
技术支持:黄工 13317734075 (微信同号,可扫码
由于产品的规格型号参数太多,所以页面上没有您要找的参数,并不代表我们没有相应的产品;添加微信,直接问吧这样更高效!

产品介绍


特点

低插损,高隔离度,环境稳定性优

应用

拉曼放大器,波分复用器,掺铒光纤放大器

规格

参数 1064/980 1064/1030 1550/980 1550/1064 1550/850
通过波长(nm) 960-990 或 1020-1080 1064 ± 2.5 1520 -1600 1520 ~1600 1520-1600
反射波长(nm) 1020-1080 或 960-990 1030 ± 10 960 -990 1020 -1100  850+15
通过插入损耗  ≤0.8 dB ≤1.0 dB ≤0.8 dB ≤0.8 dB  ≤0.8 dB
反射插入损耗  ≤0.6 dB ≤0.8 dB ≤0.6 dB ≤0.6 dB ≤0.7 dB
通通道隔离  ≥25 dB
反射隔离  ≥13 dB
通道平坦度  ≤0.3 dB
方向性 ≥55 dB
回波损耗 ≥50 dB
分频值 ≤0.1 dB
额定功率  ≤500 mW
光纤类型 HL1060 for all ports SMF-28e HI1060
SMF-28e HI780
工作温度 0~+70 ℃
储存温度 -40~+85 ℃
包装尺寸(mm) φ5.5 x L35 (P1)(only for bare fiber or 900 um loose tube)
L90*W20*H9.5 (ABS) (P2) (only for 3 mm or 2mm cable)

以上规格适用于不带连接器的设备。

对于带连接器的设备,IL 将高 0.3dB,RL 将低 5dB。

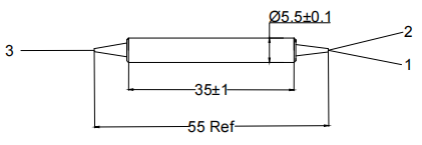

包装尺寸



订购信息

FWDM-1111-2-3-4-5

1111:波长2:封装尺寸3:连接头
0698=T1064/R980
5598=T1550/R980
SSSS=Specify
0=5.5*35
S=Specify
0=None
1=FC/UPC
2=FC/APC
4:尾纤类型5:长度
1=250 um bare fiber
2=900 um loose tube
S=Specify
H=0.5 m
1=1.0 m
S=Specify
