产品介绍
特性
- 单模光纤输出/功率稳定/圆形光斑
应用
- 光斑指示/成像/器件测试
规格参数
| 光学指标 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 工作波长 | nm | 405~940(可选波长见附表) | 波长精度±5nm |
| 工作模式 | CW | 连续光 | |
| 输出功率 | mW | 5~90 | 根据波长确定 |
| 功率调节范围 | - | 10~100% | |
| 短期稳定度(15分钟) | dB | ≤±0.02 | 等效≤±0.5% |
| 长期稳定度(8小时) | dB | ≤±0.05 | 等效≤±1.2% |
| 尾纤类型 | - | 单模光纤 | |
| 尾纤接头类型 | - | FC/APC |
| 电气和环境参数 | 模块 | |
|---|---|---|
| 控制方式 | RS232串口通信 | |
| 通信接口 | DB9 Female | |
| 供电 | DC5V3A 或 DC12V3A | |
| 尺寸 | 125(W)x150(D)x20(H)mm | |
| 工作温度范围 | -5~35℃ | |
| 工作湿度范围 | 0~70% |
| 波长(nm) | 405 | 450 | 488 | 520 | 638 | 660 | 670 | 685 | 785 | 808 | 830 | 850 | 905 | 940 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 功率(mW) | 80 | 30 | 30 | 50 | 90 | 50 | 5 | 25 | 40 | 50 | 80 | 80 | 80 | 90 |
| 模场直径(μm) | 3.5 | 3.5 | 3.5 | 3.5 | 4.0 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.5 | 5.5 | 6.0 | 6.0 |
| NA | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 |
| 光纤类型 | * | F1 | F1 | F1 | F2 | F2 | F2 | F2 | F3 | F3 | F3 | F3 | F3 | F3 |
*405nm波长的单模光纤型号：Nufern S405XP (纤芯直径=3μm)；保偏光纤型号：Nufern PMS405XP
F1：460HP(纤芯=2.5μm)
F2：630-HP (纤芯=3.5μm)
F3：780-HP (纤芯=4.4μm)
订购信息
| FL | 工作波长（nm) | 输出光功率（mW) | 输出尾纤类型 | 封装类型 |
|---|---|---|---|---|
| 405~940 | 5~90 | SM：单模光纤 | M：模块 | |
| PM：保偏光纤 |
测试光谱图

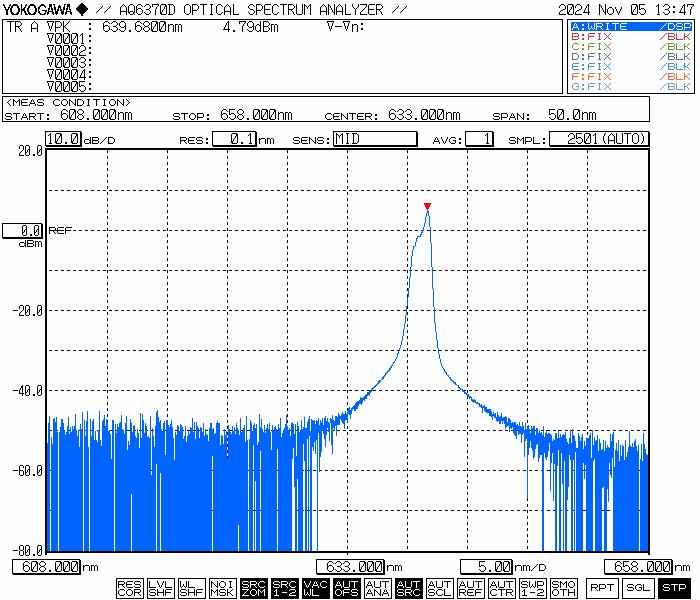

入=639nm
入=780nm

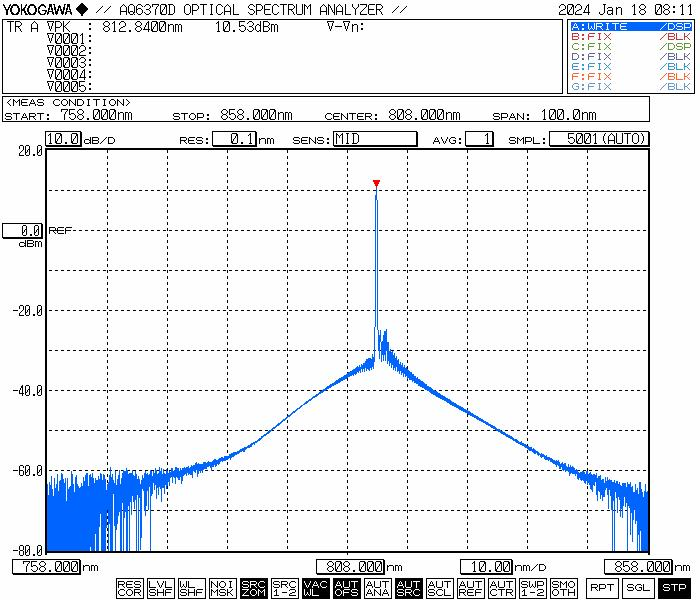

入=808nm
入=850nm
