产品介绍
概述
该激光器光源是专为实验室和生产测试使用而设计的，关键器件是采用蝶形激光器，以保证高性能的光谱效率和功率稳定性。输出功率的稳定性由独特设计的ATC和APC或ACC电路以及隔离控制得到保证，通过性能优越的微处理使得操作和远程控制更加简便和智能化。
特点
微处理器控制，操作简易、功率可调，高性价比、超高稳定性和可靠性、可选的LCD状态显示、带回损测试稳定功能、中心波长精度可控、输出通道可选
应用
熔融拉锥机配套光源、CWDM光源、实验室应用、光纤传感光源、插入损耗和回波损耗测试、光无源器件测试、气体探测（需指定特定波长）、仪表校正
规格
| 参数 | 条件 | 最小 | 典型 | 最大 |
|---|---|---|---|---|
| 连续输出光功率 | PO | 2 mW | 10 mW | 100 mW |
| 波长 | 单波长 | 1550 nm | ||
| 中心波长偏差 | CWDM波长 | -2 nm | 2 nm | |
| -3dB谱宽 | Δλ | -- | 0.2 nm | 0.5 nm |
| -20dB谱宽 | Δλ | -- | 0.5 nm | 1 nm |
| 边模抑制比 | SMSR | 35 dB | -- | -- |
| 输出功率稳定性(15分钟) | ΔPO_15m | -- | ±0.01 dB | ±0.03 dB |
| 输出功率稳定性(8小时) | ΔPO_8h | -- | ±0.03 dB | ±0.05 dB |
| TEC稳定度 | ΔT1 | ±0.1℃ | ±0.2 ℃ | |
| 光纤类型 | Smf-28e单模 | |||
| 接头类型 | FC/APC | |||
| 工作电压 | V | 110VAC/50Hz | -- | 240VAC/50Hz |
| 功耗 | Pc | -- | 30 W | |
| 工作温度 | TW | 15 ℃ | -- | 35 ℃ |
| 储存温度 | TS | -5 ℃ | -- | 40 ℃ |
| 外观尺寸 | 1-4波长：320*220*136mm | |||

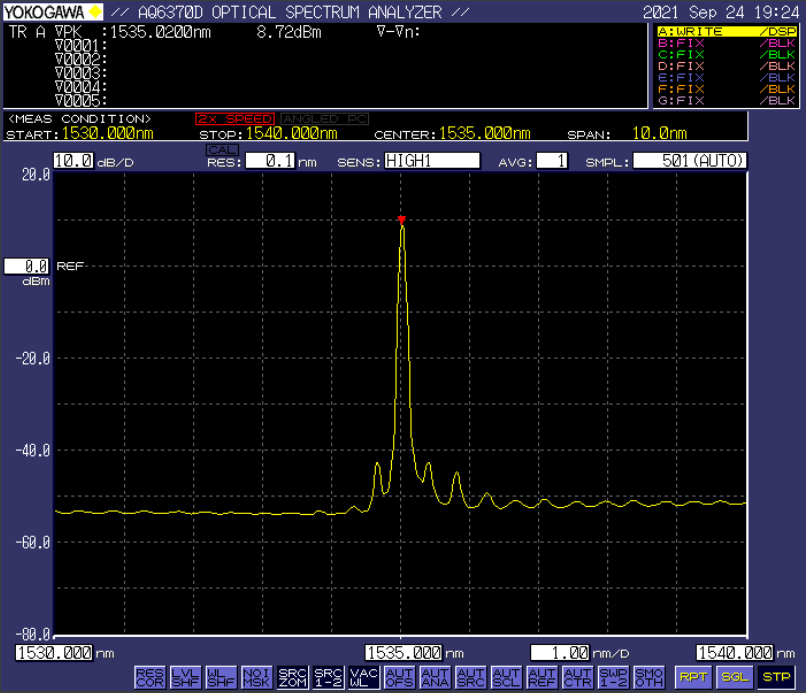

光谱实例
订购信息
ZDOS-XY-Z-1
| X：波长或波长范围 | Y：激光器类型 |
|---|---|
| 1310/1550=1310、1550nm 1271~1451=1271~1451间隔20nm | DFB、FP、FBG、VCSEL、LED、PM |
| Z：是否带显示 | 1：总功率值 |
| D＝带显示 N＝不带显示 | 02＝大于2mw 10＝大于10mw |
示例：ZDOS-1310/1550DFB-N-10
1310/1550双波长DFB点光源，不带显示，输出功率大于10mw
