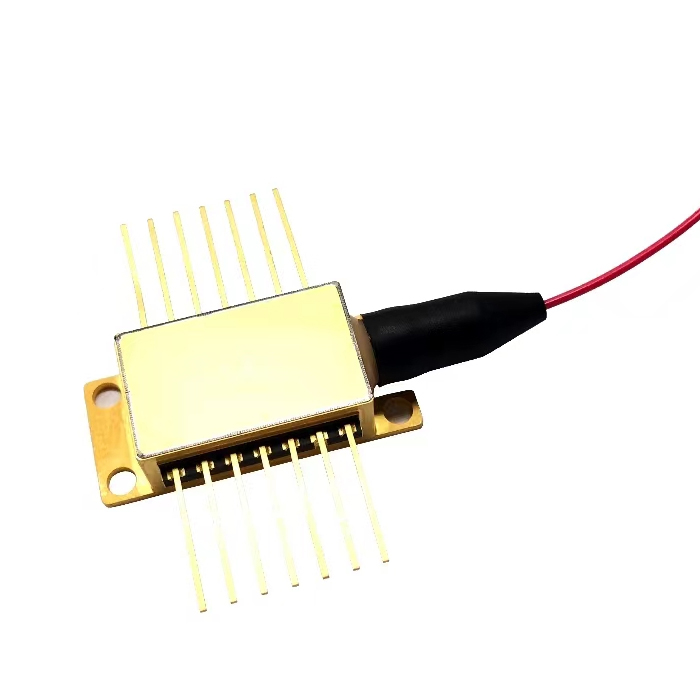

14 PIN的蝶形封装的激光器，常见的管脚定义有2种，一种是S型，一种是N型。
S型管脚定义(一种 RIO 管脚)
| 引脚 | 功能 | 引脚 | 功能 |
|---|---|---|---|
| 1 | 热敏电阻( Thermistors) | 8 | NC |
| 2 | 热敏电阻( Thermistors) | 9 | NC |
| 3 | 激光器阴极(LD-) | 10 | NC |
| 4 | 背光探测器阳极( PD -) | 11 | 激光器阳极(LD+) |
| 5 | 背光探测器阴极( PD +) | 12 | NC |
| 6 | 制冷器阳极(TEC +) | 13 | 管壳(Case) |
| 7 | 制冷器阴极 (TEC-) | 14 | NC |
N型管脚定义(一种 Thorlabs 管脚)
| 引脚 | 功能 | 引脚 | 功能 |
|---|---|---|---|
| 1 | 制冷器阳极(TEC +) | 8 | NC |
| 2 | 热敏电阻( Thermistors) | 9 | NC |
| 3 | 背光探测器阳极(PD-) | 10 | 激光器阳极(LD+) |
| 4 | 背光探测器阴极( PD +) | 11 | 激光器阴极(LD-) |
| 5 | 热敏电阻( Thermistors) | 12 | NC |
| 6 | NC | 13 | 管壳(Case) |
| 7 | NC | 14 | 制冷器阴极(TEC -) |
