780-1650nm高稳定化带宽光源
产品概述：该带宽光源是专为实验室和生产测试使用而设计的，关键器件是采用蝶型封装的优质半导体发光器件，以保证高性能的光谱效率和功率稳定性。输出功率的稳定性由独特设计的ATC和APC或ACC电路以及隔离控制得到保证，通过性能优越的微处理使得操作更加简便。
点击下载规格书
产品介绍
概述
该带宽光源是专为实验室和生产测试使用而设计的，关键器件是采用蝶型封装的优质半导体发光器件，以保证高性能的光谱效率和功率稳定性。输出功率的稳定性由独特设计的ATC和APC或ACC电路以及隔离控制得到保证，通过性能优越的微处理使得操作更加简便。是您节约设备总投资成本，提高生产调试效率以及确保检测数据准确性的首选光源！该光源可以选择特定的中心波长，带宽，输出总功率，以及多波段宽带光源组合。
特点
微处理器控制，操作简易、高性价比，单波段可用带宽100nm，全波段达450nm、超高光谱稳定性和高可靠性、功率谱密度≥-25dBm/nm、可选高偏振输出或低偏ASE模式、可选单波段和全波段范围
应用
熔融拉锥机配套光源、仪表校正、实验室应用、光纤传感光源、插入损耗和回波损耗测试、光无源器件测试、WDM/CWDM/DWDM/PLC Coupler/滤光片测试、气体探测（需指定特定波长）
规格
| 参数 | 条件 | 最小 | 典型 | 最大 |
|---|---|---|---|---|
| 连续输出光功率 | PO | 1 mW | 10 mW | 20 mW |
| 波长 | 单波段 | 780/850/980/1060/1310/1450/1550/1650nm | ||
| 多波段组合 | 1250～1700全波段或用户指定 | |||
| -3dB谱宽 | 单波段 | 20 nm | 40 nm | 85 nm |
| >25dBm/nm的可用谱宽 | 单波段 | 30 nm | 80 nm | 100 nm |
| 多波段 | 350 nm | 400 nm | 450 nm | |
| 输出功率稳定性(15分钟) | ΔPO_15m | -- | ±0.02 dB | ±0.03 dB |
| 输出功率稳定性(8小时) | ΔPO_8h | -- | ±0.03 dB | ±0.05 dB |
| 偏振消光比(PER) | 多波长组合(ASE) | -- | -- | ±0.2 dB |
| 谱线稳定度(RES:1nm,2H,摆动光纤) | 多波长组合 | ≤ ± 0.03 dB | ≤ ± 0.05 dB | |
| (1350-1410水峰位置≤0.15) | ||||
| 谱线平坦度 | 可用波长范围内 | -- | -- | 15 dB |
| 工作电压 | V | 110VAC/50Hz | -- | 240VAC/50Hz |
| 功耗 | Pc | -- | -- | 30 W |
| 工作温度 | TW | 15 ℃ | -- | 35 ℃ |
| 储存温度 | TS | -5 ℃ | -- | 40 ℃ |
| 外观尺寸 | 单波长320*220*136mm，多波长标准3U机箱 | |||
光谱实例

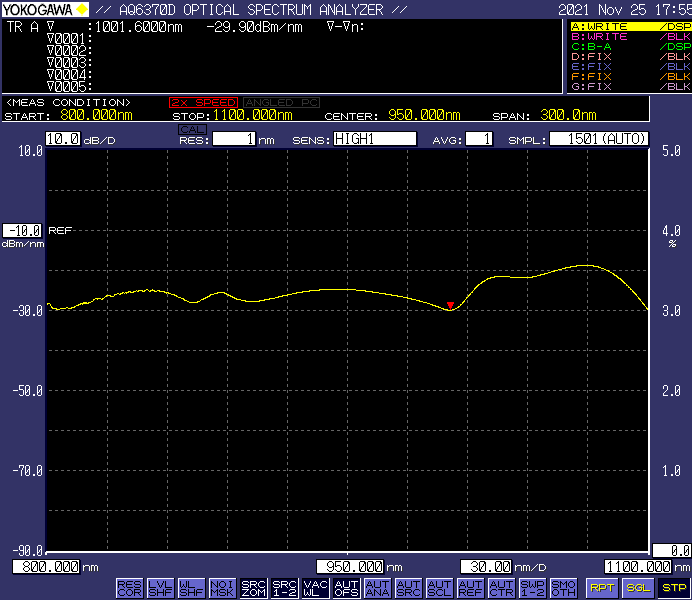

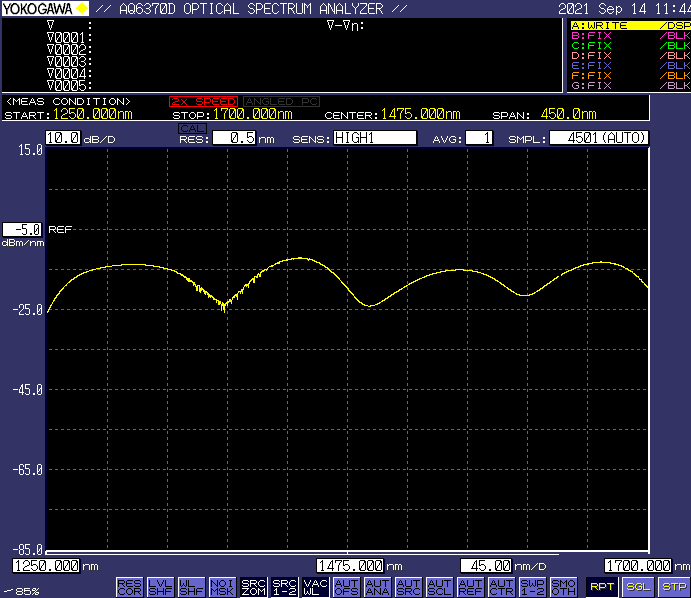

800-1100nm光谱图 1250-1700nm光谱图
订购信息
ZBOS-XY-Z-1-2-3
| X：波长或波长范围 | Y：激光器类型 |
|---|---|
| 单波长：1310/1550 多波长：800~1100,1250~1700 | ASE、SLED |
| Z：谱线密度(多波长) | Z：输出功率(单波长) |
| 25：≥ -25dBm/nm 30：≥ -30dBm/nm 35：≥ -35dBm/nm | 0X：＞X mW 10：功率＞10 mW |
| 1：端口数 | 2：偏振度 | 3：光纤输出类型 |
|---|---|---|
| 1：单端口 2：双端口 4：四端口 | L：低偏振 H：高偏振 | S：单模输出 P：保偏输出 |
示例1：ZBOS-1250~1700SLED-25-2-L-S
1250~1700nmSLED宽带光源，谱线宽度≥-25dBm/nm，双通道，低偏振度，单模输出。
示例2：ZBOS-1310SLED-01-2-L-S
1310nmSLED宽带光源，功率大于1mW，单通道，低偏振度，单模输出。
