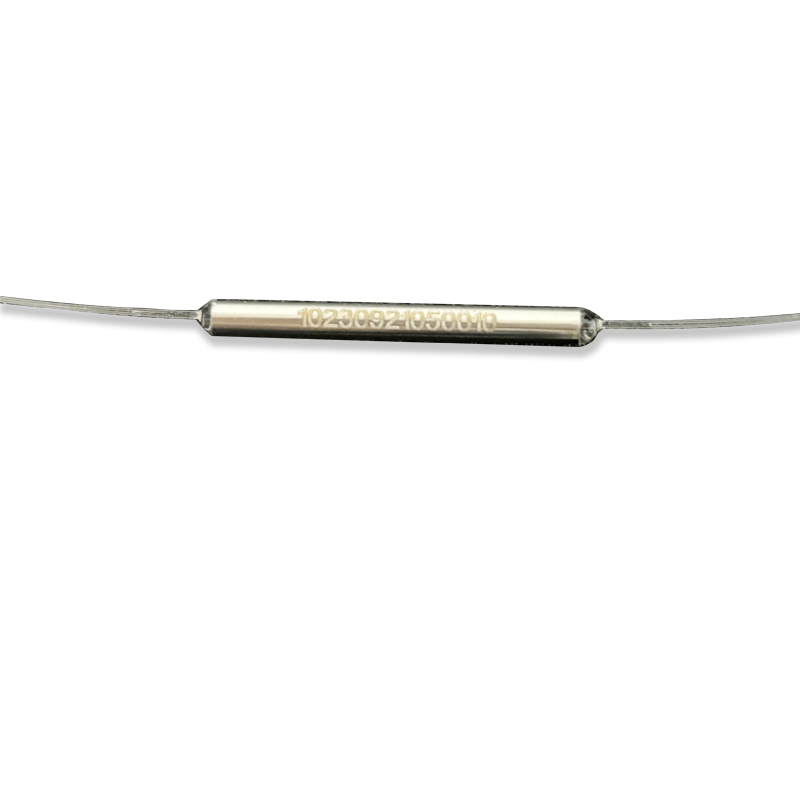

532-2050nm保偏拉锥耦合器(1x2/2x2)
产品概述：具有波长532-2100nm可用，低插损，高稳定性&可靠性 等特性。常应用于相干通信系统，电力监测，光纤传感等。
产品型号：PMFUC-532-2050
规格书：
点击下载规格书
点击下载规格书
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
规格
| 参数 | 单位 | 数值 | |||||
| 中心波长 | nm | 2050,2000,1950 | 1550, 1310 | 1064,1030,980 | 850,808,780 | 633, 532 | |
| 工作带宽 | nm | ±15 | ±15 | ±10 | ±10 | ±5 | |
| 最大附加损耗 | dB | 0.8 | 0.5 | 0.6 | 0.8 | 1.4 | |
| 最小消光比 | dB | 16 | 20 | 20 | 20 | 18 | |
| 最小方向性 | dB | 50 | |||||
| 最小回波损耗 | dB | 50 | |||||
| 最大可承受功率(CW) | W | 3(300mW for 532&633nm) | |||||
| 光纤类型 | dB | PM Panda Fiber | |||||
| 封装尺寸 | nm | φ3*54 | |||||
| 工作温度 | ℃ | -5~+75 | |||||
| 储存温度 | ℃ | -40~+85 | |||||
| 允许分光比 | |||||||
| 分光比 | 50 | % | ±3.0 | ||||
| 40 | % | ±2.5 | |||||
| 30 | % | ±2.0 | |||||
| 20 | % | ±1.5 | |||||
| 10 | % | ±1.0 | |||||
| 5 | % | ±0.7 | |||||
| 1 | % | ±0.3 | |||||
▲使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐
封装尺寸
订购信息
PMFUC-1111-233-444-56-7-888(1x2 Type)/ PMFUC-1111-233-444-56-7-8888(2x2 Type)
| 1111-波长 | 2-端口类型 | 33-Tap分光 | 444-光纤类型 |
|---|---|---|---|
| 2000=2000nm 1550=1550nm 1064=1064nm 980=980nm SSSS=Specified | 3=1x2 4=2x2 | 01=1/99 05=5/95 ... 50=50 | 001=PM1550 002=PM1310 003=PM980 067=PM780-HP 096=PM630-HP SSS=Specified |
| 5-封装尺寸 | 6-尾纤类型 | 7-光纤长度 | 8888-连接头类型 |
|---|---|---|---|
| 0=φ3 0x54mm S=Specified | 0=250裸光纤 1=900 μm 松套管 | 0.8=0.8m 1.0=1m S=Specified | 0=FC/UPC 1=FC/APC 2=SC/UPC 3=SC/APC N=None S=Specified |
