780-1550nm保偏滤波式耦合器(1x2/2x2)

产品概述：

具有低插损，高回损，高消光比等特性。常应用于掺铒光纤放大器 & 拉曼光纤放大器，光纤传感，光纤仪表等。

产品型号：PMFC-780-1550
微信头像
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

特点

低插损，高回损，高消光比

应用

拉曼光纤放大器，掺铒光纤放大器，光纤传感，光纤激光器，光纤仪表，水下激光通信

规格
参数 单位 数值
类型 1x2 2x2
中心波长 nm 1550,1310  1064, 980 850,780 1550,1310 1064,980 850,780
工作波长范围 nm ±40 ±20 ±10 ±40 ±20 ±10
最大附加损耗 dB 0.7 0.8 0.8 1 1.2 1.2
均匀性 (仅对 50/50) dB 0.4 0.5 0.6 0.6 0.8 0.8
分光比 dB 01/99~50/50
最小消光比 双轴工作 dB 20
快轴截止 dB 22
最小回波损耗 dB 50
最大光功率(CW) mW 500
最大拉伸载荷 N 5
光纤类型 输入&输出 PM Panda fiber
Tap端 PM Panda fiber or 780-HP, HI1060,SMF-28e
工作温度 ℃ -5~+70
储存温度 ℃ 40~+85

▲使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。

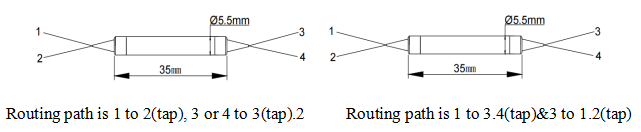

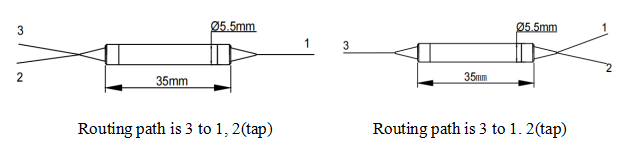

机械尺寸


                     双轴工作


慢轴工作，快轴截止

订购信息

PMFC-1111-2334-555-666-78-9-AAA(1x2 Type)/ PMFC-1111-2334-555-666-78-9-AAAA(2x2 Type)

1111-波长2-端口类型33-Tap端分光比4-工作轴向555-端口1,3光纤类型
2000=2000nm
1550=1550nm
1064=1064nm
980=980nm
SSSS=Specified		3=1x2
4=2x2 		01=1%
02=2%
05=5%
...
50=50% 		B=Both axis working
F=Fast axis blocked  		001=PM1550
002=PM1310
045=PM1950
067=PM780-HP
SSS=Specified
666-Tap端光纤类型7-封装尺寸8-尾纤类型9-光纤长度AAAA-连接头类型
001=PM1550
002=PM1310
004=HI1060
008=SMF-28E
SSS=Specified		0=φ5.5x35mm
S=Specified		0=bare fiber
1=900 μm loose tube 		0.8=0.8m
1.0=1m
S=Specified		0=FC/UPC
1=FC/APC
2=SC/UPC
3=SC/APC
N=None
S=Specified
