概述
GN013 型 90 度光混频器采用硅基二氧化硅单片集成，气密封装在金属腔体中。
特点
单片集成、小型化、保偏光纤输入、气密性封装
应用
DPSK/DQPSK光通信系统、多普勒激光雷达测量、高速测试测量、相干光系统
规格
| 参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作波长范围 | 1535 nm | - | 1565 nm |
| 净插入损耗 | - | 1.0 dB | 2.0 dB |
| 通道间插入损耗一致性 | - | 0.5 dB | 1.0 dB |
| 双态插损一致性 | - | 0.4 dB | 0.7 dB |
| I与Q相位偏移 | -5 度 | - | +5 度 |
| 光回波损耗 | 30 dB | - | - |
| 延时 | - | 0.5 ps | 1.5 ps |
| 承受光功率 | 50 mW | - | - |
绝对最大额定值
| 参数 | 额定值 |
|---|---|
| 储存温度范围TSTG | -35 ~ +80 ℃ |
| 工作温度范围TC | -20 ~ +60 ℃ |
| 最大输入光功率Pin_B | 100 mW |
| 光纤最小弯曲半径 | 20 mm |
储存使用要求
储存和使用
- 器件应储存在温度为-10~+40和相对湿度不大于80%的通风、无腐蚀性气体影响的洁净坏境
- 储存和使用过程中避免外来物理损坏及光纤连接端头污染
器件安装
- 器件应用时参数设计不应超过其最大额定值
- 器件测试安装应轻拿轻放，避免光纤折损

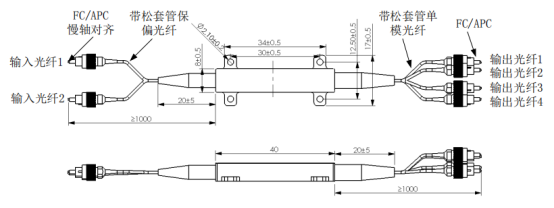

机械尺寸
引线定义
| 光纤端口 | 功能 |
|---|---|
| 输入光纤1（保偏光纤） | 信号光 |
| 输入光纤2（保偏光纤） | 本振光 |
| 输入光纤1（保偏光纤） | 0度 |
| 输入光纤2（保偏光纤） | 180度 |
| 输入光纤3（保偏光纤） | 90度 |
| 输入光纤4（保偏光纤） | 270度 |
