DET40 偏压光电探测器
产品概述：DET40是一种即用型高速光电探测器，适用于自由空间光学系统，探测器有两种光谱范围可选，分别是320-1000nm和1000-1700nm。
点击下载规格书
产品介绍
概述
DET40是一种即用型高速光电探测器，适用于自由空间光学系统。该装置包括一块电路板、探测器和射频连接器，封装在一个紧凑的铝制外壳中。输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，最大带宽为5GHz。探测器有两种光谱范围可选，分别是320-1000nm和1000-1700nm。
特点
- 五种型号覆盖波长范围320-1700nm
- 带宽从100MHz到5GHz
- 上升时间从3.5ns到350ps
- 体积小
应用
- 模拟微波
- 激光脉宽测量
规格
| 型号 | DET40A-100M | DET40A-500M | DET40A-1G | DET40C-2G | DET40C-5G |
|---|---|---|---|---|---|
| 材料 | Si | InGaAs | |||
| 波长范围 | 320-1000nm | 1000-1700nm | |||
| 光敏区域直径 | 1.2mm | 0.8mm | 0.4mm | 70um | 40um |
| 响应度 | 0.64A/W @920nm | 0.57A/W @800nm | 0.52A/W @760nm | 0.90A/W @1550nm | |
| 带宽a | DC-100MHz | DC-500MHz | DC-1GHz | DC-2GHz | DC-5GHz |
| 上升时间a | 3.5ns | 0.8ns | 350ps | 180ps | 80ps |
| 损伤阈值 | 15mW | 15mW | 15mW | 5mW | 4mW |
| 偏置电压 | 10V | 10V | 3.3V | 5V | 5V |
| 输出阻抗 | 50Ω | ||||
| 输出耦合方式 | DC | ||||
| 输出接头 | SMA female | ||||
| 工作电压 | 12VDC | ||||
| 工作温度 | -20~65℃ | ||||
| 存储温度 | -40~85℃ | ||||
备注：
a 对于50Ω负载
原理框图
操作步骤
- 调整示波器的电压格度到10mV/div，设置示波器的输入阻抗为50Ω；
- 用同轴电缆将探测器的输出和示波器的输入连接；
- 确保探测器接收的功率在饱和功率以内，然后打开待测光源并对准光敏区域；
- 观察示波器的波形。
注：我们使用负载电阻R将光电流I转换成电压V，以便在示波器上查看：V = I x R
负载电阻会影响响应速度，为了获得最大带宽，我们建议使用50欧姆同轴电缆，并在电缆另一端使用50欧姆终端电阻，以进行阻抗匹配。如果带宽不重要，可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响，因此建议尽可能缩短电缆。
响应曲线
备注：响应曲线为典型值，仅供参考。

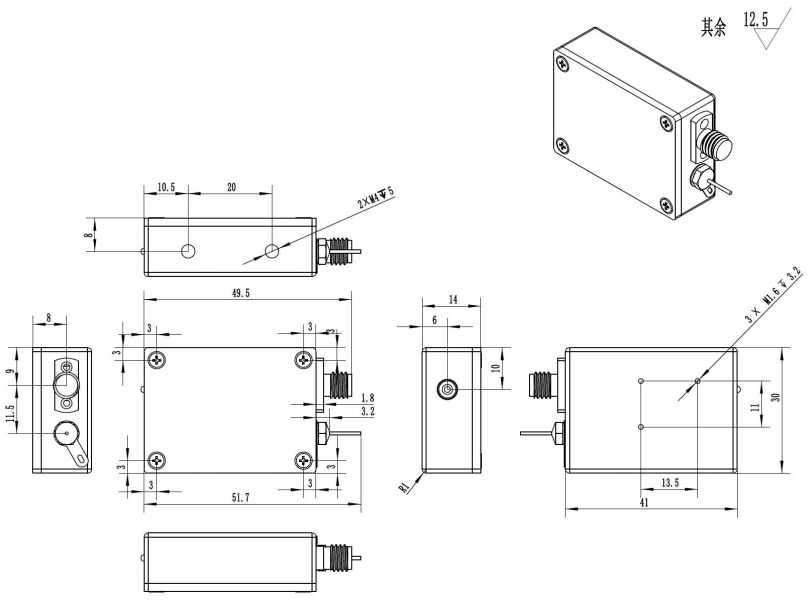

机械尺寸
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | SMA转BNC射频线 | 1 | 根 |
