产品介绍
概述
DET20是一种即用型光电探测器，适用于自由空间光学系统。该装置包括一块电路板、探测器和射频连接器，封装在一个紧凑的铝制外壳中。输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应。
特点
- 30mm光学笼式系统安装孔
- 大光敏尺寸
- 选配锂电池供电，噪声更低
- 选配FC法兰，可使用光纤耦合
应用
- 光学实验
- 脉冲光波形检测
- 测量仪器
规格
| 型号 | DET20A-20M |
|---|---|
| 材料 | Si |
| 波长范围 | 320-1000nm |
| 光敏区域尺寸 | 3.6x3.6mm |
| 响应度 | 0.6A/W @960nm |
| 带宽a | DC-20MHz |
| 上升时间a | 18ns |
| 损伤阈值 | 30mW |
| 偏置电压 | 10V |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作电压 | 12VDC |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
原理框图
操作步骤
- 调整示波器的电压格度到10mV/div，设置示波器的输入阻抗为50Ω；
- 用同轴电缆将探测器的输出和示波器的输入连接；
- 确保探测器接收的功率在饱和功率以内，然后打开待测光源并对准光敏区域；
- 观察示波器的波形。
注：我们使用负载电阻R将光电流I转换成电压V，以便在示波器上查看：V = I x R
负载电阻会影响响应速度，为了获得最大带宽，我们建议使用50欧姆同轴电缆，并在电缆另一端使用50欧姆终端电阻，以进行阻抗匹配。如果带宽不重要，可以通过增益负载电阻来增加特定光照下的电压量。同轴电缆的长度会对响应产生深远影响，因此建议尽可能缩短电缆。

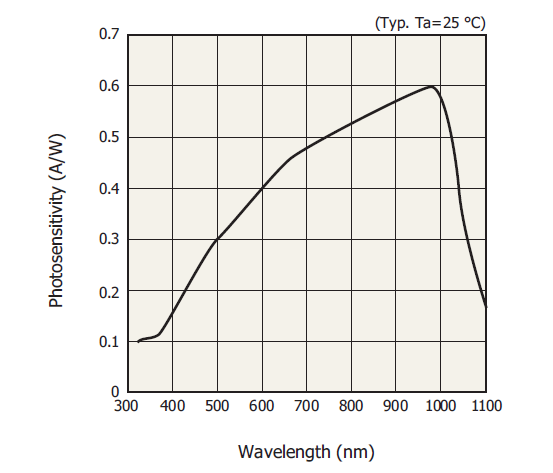

响应曲线
备注：响应曲线为典型值，仅供参考。
机械尺寸
发货清单
| 序号 | 物资名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 光电探测器 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | 12V |
| 3 | SMA转BNC射频线 | 1 | 根 |
