概述

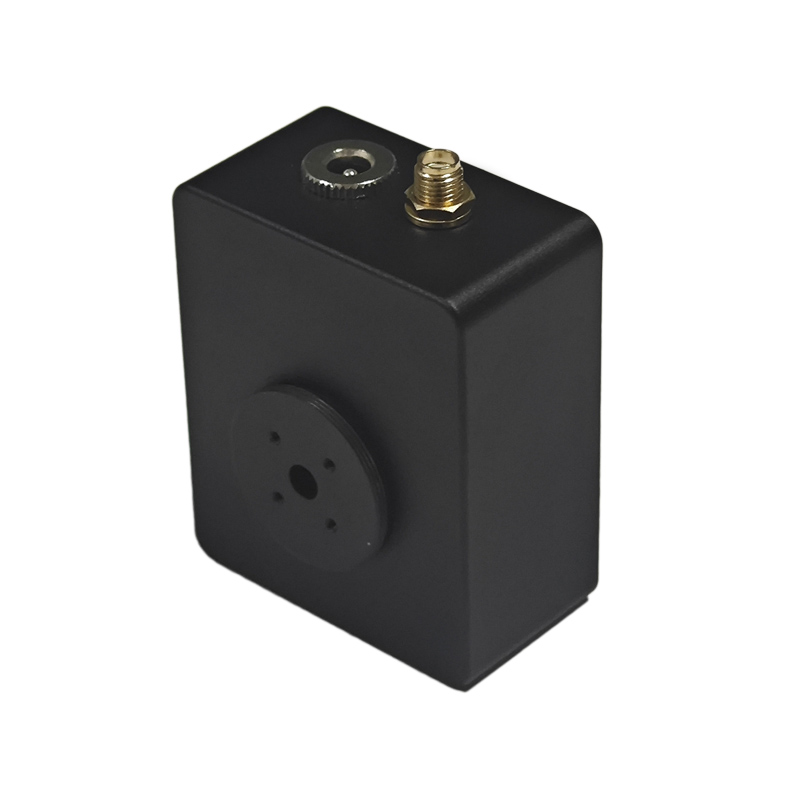

PD610是一种带放大电路的光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，产品型号覆盖了多种带宽。探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。
特点
- 覆盖波长范围400-1700nm
- 带宽从kHz到GHz
- 低噪声
- SMA输出接头
应用
- 探测弱光信号
- 探测激光脉冲
- 科学实验
- 分析仪器
规格
| 型号 | PD610A-70k | PD610A-500k |
|---|---|---|
| 材料 | Si | |
| 波长范围 | 320-1100nm | |
| 光敏区域尺寸 | 3.2x3.2mm | |
| 响应度 | 0.6A/W @940nm | |
| 带宽 | DC-70kHz | DC-500kHz |
| 上升时间 | 5us | 0.7us |
| 增益a | 0.9x10^6V/W | 0.9x10^5V/W |
| 饱和光功率 | 5.4uw | 52uw |
| 最大输出幅度a | 5V | 5V |
| 输出偏置电压a | 10mV | 10mV |
| 噪声电压a | 5mV | 3mV |
| 噪声等效功率 | 1.7pW/√Hz | 3.5pW/√Hz |
| 型号 | PD610A-500M | PD610A-1G |
|---|---|---|
| 材料 | Si | |
| 波长范围 | 400-1000nm | |
| 光敏区域直径 | 200um | |
| 响应度 | 0.5A/W @850nm | |
| 带宽b | DC-500MHz | DC-1GHz |
| 上升时间b | 800ps | 400ps |
| 增益a | 600V/W | 340V/W |
| 饱和光功率 | 6.2dBm (4.2mw) | 7dBm (5mw) |
| 最大输出幅度a | 2.5V | 1.7V |
| 噪声电压b | 5mV | 5mV |
| 噪声等效功率 | 100.3pW/√Hz | 156.6pW/√Hz |
| 型号 | PD610C-10k | PD610C-70k | PD610C-200k |
|---|---|---|---|
| 材料 | InGaAs | ||
| 波长范围 | 1000-1700nm | ||
| 光敏区域尺寸 | 2x2mm | ||
| 响应度 | 0.9A/W @1550nm | ||
| 带宽 | DC-10kHz | DC-70kHz | DC-200kHz |
| 上升时间 | 35us | 5us | 1.8us |
| 增益a | 4.5x10^6V/W | 9x10^5V/W | 0.9x10^5V/W |
| 饱和光功率 | -29.6dBm (1.1uw) | -22.6dBm (5.5uw) | -12.6dBm (55.5uw) |
| 最大输出幅度a | 5V | 5V | 5V |
| 输出偏置电压a | 15mV | 10mV | 10mV |
| 噪声电压a | 5mV | 3mV | 2mV |
| 噪声等效功率 | |||
| 型号 | PD610C-500M | PD610C-1G |
|---|---|---|
| 材料 | InGaAs | |
| 波长范围 | 1000-1700nm | |
| 光敏区域直径 | 70um | |
| 响应度 | 0.9A/W @1550nm | |
| 带宽 | DC-500MHz | DC-1GHz |
| 上升时间 | 800ps | 400ps |
| 增益a | 1100V/W | 610V/W |
| 饱和光功率 | 3.6dBm (2.3mw) | 6dBm (4mw) |
| 最大输出幅度a | 2.5V | 2.5V |
| 噪声电压a | 4mV | 4mV |
| 噪声等效功率 | 41.7pW/√Hz | 85.6pW/√Hz |
| 型号 | 探测器公共参数 |
|---|---|
| 工作电压 | 9-12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于高阻负载
b 对于50Ω负载
