PD12 放大光电探测器光纤法兰FC

产品概述：

PD12是一种带放大电路的光电探测器，可与光学系统中的FC连接光缆一起使用,最大带宽为1GHz，探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。

关键词： PIN放大探测器

产品型号：PD12

规格书：

点击下载规格书

技术支持：黄工 13317734075 (微信同号，可扫码）

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

概述

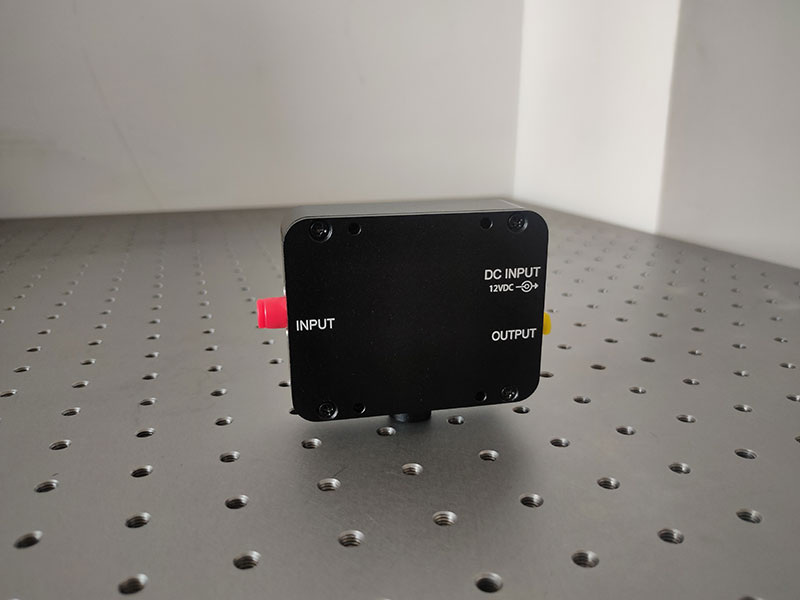

PD12是一种带放大电路的光电探测器，可与光学系统中的FC连接光缆一起使用。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。FC法兰便于与光纤光源耦合，输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，最大带宽为1GHz。探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。

特点

覆盖波长范围400-1700nm
带宽从kHz到GHz
连接到单模（SM）或多模（MM）光纤
FC光纤输入头
SMA输出接头

应用

探测弱光信号
探测快速激光脉冲
外差激光拍频信号探测

规格

型号	PD12A-50k	PD12A-300k	PD12A-700k
材料	Si

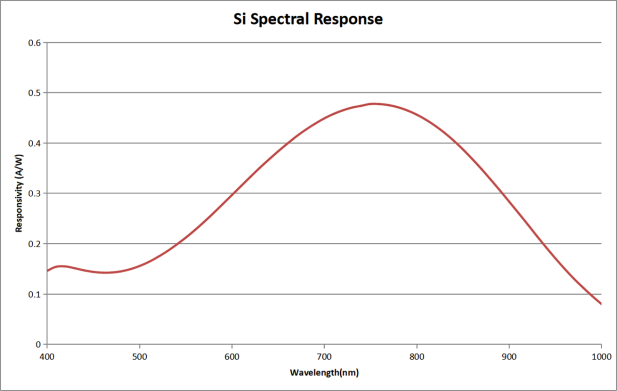

波长范围	400-1000nm
光敏区域直径	200um
响应度	0.5A/W @850nm
带宽	DC-50kHz	DC-300kHz	DC-700kHz
上升时间	7us	1us	0.5us
增益a	0.5x10^6V/W	1.0x10^5V/W	2.6x10^4V/W
饱和光功率	-20.4dBm (9.1uw)	-13.4dBm (45.5uw)	-7.5dBm (0.18mw)
输出偏置电压a	10mV	10mV	10mV
噪声电压a	4mV	3mV	2mV
等效噪声功率	2.46pW/√Hz	4.98pW/√Hz	11.1pW/√Hz
最大输出幅度a	5V	5V	5V

型号	PD12A-10M	PD12A-50M	PD12A-200M	PD12A-400M
材料	Si
波长范围	400-1000nm
光敏区域直径	200um
响应度	0.5A/W @850nm
带宽b	DC-10MHz	DC-50MHz	DC-200MHz	DC-400MHz
上升时间b	40ns	8ns	2ns	1ns
增益a	1.35x10^5V/W	2.7x10^4V/W	1.2x10^4V/W	5.4x10^3V/W
饱和光功率	23.7uW	118uW	268uW	592uW
噪声电压b	18mV	18mV	18mV	18mV
等效噪声功率	5.2pW/√Hz	11.4pW/√Hz	28pW/√Hz	80pW/√Hz
最大输出幅度a	3.2V	3.2V	3.2V	3.2V

型号	PD12A-500M	PD12A-1G
材料	Si
波长范围	400-1000nm
光敏区域直径	200um
响应度	0.5A/W @850nm
带宽	DC-500MHz	DC-1GHz
上升时间	800ps	400ps
增益a	600V/W	340V/W
饱和光功率	6.1dBm (4.1mw)	7dBm (5mw)
噪声电压a	5mV	5mV
等效噪声功率	100.3pW/√Hz	156.6pW/√Hz
最大输出幅度a	2.5V	1.7V

型号	PD12C-50k	PD12C-300k	PD12C-700k
材料	InGaAs
波长范围	1000-1700nm
光敏区域直径	70um
响应度	0.9A/W @1550nm
带宽	DC-50kHz	DC-300kHz	DC-700kHz
上升时间	7us	1us	0.5us
增益a	0.9x10^6V/W	1.8x10^5V/W	4.6x10^4V/W
饱和光功率	-23.8dBm (4.2uw)	-15.6dBm (27.8uw)	-6dBm (0.25mw)
输出偏置电压a	10mV	10mV	10mV
噪声电压a	4mV	3mV	2mV
等效噪声功率	1.25pW/√Hz	2.46pW/√Hz	6.24pW/√Hz
最大输出幅度a	5V	5V	5V

型号	PD12C-10M	PD12C-50M	PD12C-200M	PD12C-400M
材料	InGaAs
波长范围	1000-1700nm
光敏区域直径	70um
响应度	0.9A/W @1550nm
带宽b	DC-10MHz	DC-50MHz	DC-200MHz	DC-400MHz
上升时间b	40ns	8ns	2ns	1ns
增益a	2.5x10^5V/W	4.9x10^4V/W	2.0x10^4V/W	8.7x10^3V/W
饱和光功率	12.8uW	65uW	160uW	368uW
噪声电压b	18mV	18mV	18mV	18mV
等效噪声功率	2.2pW/√Hz	5.6pW/√Hz	18.4pW/√Hz	39.9pW/√Hz
最大输出幅度a	3.2V	3.2V	3.2V	3.2V

型号	PD12C-100M	PD12C-500M	PD12C-1G
材料	InGaAs	InGaAs
波长范围	1000-1700nm	1000-1700nm
光敏区域直径	70um	70um
响应度	0.9A/W @1550nm	0.9A/W @1550nm
带宽	DC-100M	DC-500MHz	DC-1GHz
上升时间	3.5ns	800ps	400ps
增益a	4.2x10^4V/W	1.1x10^3V/W	610V/W
饱和光功率	76uW	3.6dBm (2.3mw)	6.1dBm (4.1mw)
噪声电压b	25mV	4mV	4mV
等效噪声功率		41.7pW/√Hz	85.6pW/√Hz
最大输出幅度a	3.2V	2.5V	2.5V

型号	探测器公共参数
工作电压	9-12V
工作电流	<200mA
输出阻抗	50Ω
输出耦合方式	DC
输出接头	SMA female
工作温度	-20~65℃
存储温度	-40~85℃
