光隔离器 1310,1550nm 微型偏振无关隔离器(500mW)

产品概述：

具有宽工作波长、高隔离度&低插入损耗&低 PDL、高稳定性和可靠性等特点，常用于 EDFA&Testing 仪器、发射机、波分复用器&DWDM 系统等。

产品型号：YG-PIIS-1310/1550
微信头像
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

特点

高隔离度，高回损，低插损，高消光比

应用

光纤激光器，光纤放大器，光纤通信，光纤传感

规格
类型单极 双极
P A P A
工作波长 1310,1550 nm
带宽 ±15 nm
峰值隔离度 40 dB 38 dB 50  dB 48 dB
隔离度@23℃ ≥28 dB ≥26 dB ≥42 dB ≥40 dB
典型插损 0.4 dB 0.5 dB 0.5 dB 0.6 dB
插入损耗 ≤0.6 dB ≤0.7 dB ≤0.5 dB ≤0.8 dB
偏振相关损耗 ≤0.1  dB ≤0.15 dB ≤0.1 dB ≤0.1 dB
偏振模色散 ≤0.25 ps ≤0.25 ps ≤0.25 ps ≤0.25 ps
回波损耗 ≥55/50 dB
功率 ≤300 mW
光纤类型 SMF-28e
工作温度 -5~+70 ℃
储存温度 -40~+80 ℃
封装尺寸
 φ3.0×L23
▲ For devices with connectors, IL will be 0.3dB higher, RL will be 5dB lower.

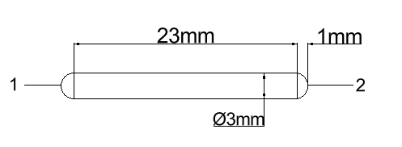

机械尺寸
订购信息
PIIS-1111-2-3-4-5-6-7
1111：波长2：类型3：级别
1310=1310nm
1550=1550nm
SSSS=Specify
S=单极core
D=双极core
P=P Grade
A=A Grade
4：封装尺寸5：尾纤类型6：长度
L=3.0×23mm
S=Specify
1=250um bare fiber
2=900um loose tube
S=Specify
H=0.5m
1=1.0m
S=Specify
7：连接头
0=None
1=FC/UPC
2=FC/APC
S=Specify

相关知识

视频演示光隔离器的原理及用途

光隔离器是一种防止反射光影响系统稳定性的光纤器件，作用机理为允许正向光通过，同时隔离反向传输的光，防止反射和回波干扰，减少干扰和噪声的影响，确保光信号的传输质量和稳定性。

光耦合器，光分路器的用途是什么？

光环形器/光耦合器的用途是什么？光分路器耦合器就是将一根光纤传输的光按比例分离到两根或数跟光纤中，也可以反向耦合两根光纤中传输的光到一根光纤传输，这种设备在光纤通信中扮演重要角色，常见1:99; 50:50等分光比。

光环形器的原理是什么？

光环形器的原理是什么，三端口光环形器的光路走向是什么样的？

光开关的原理是什么？DTS用什么样的光开关

光开关的原理是什么，光开关的作用，分布式光纤温度测量DTS使用什么样的光开关。

ITU波长表

ITU波长表，方便我们定制无源器件的时候查看。
