1310-1550nm 高功率隔离器(20W)
产品概述：具有低插损，高回损，高消光比，高隔离度，高稳定性&可靠性等特性。常应用于通信系统，测试仪器，光纤传感，产品研发等。
产品型号：PIIS 1310-1550nm
规格书：
点击下载规格书
点击下载规格书
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特点
高隔离度，低插入损耗，高回损
应用
通信系统，测试仪器，光纤传感
规格
| 参数 | 单位 | 数值 | ||
| 级别 | 单级别 | 双级别 | ||
| 中心波长 | nm | 1550,1480,1310 | ||
| 工作波长范围 | nm | ±20 | ||
| 典型峰值隔离度@23℃ | dB | 42 | 58 | |
| 最小隔离度@23℃ | dB | 28 | 45 | |
| 典型插损@23℃ | dB | 0.4 | 0.5 | |
| 最大插损@23℃ | dB | 0.55 | 0.65 | |
| 最小消光比@23℃ | 双轴工作 | dB | 20 | |
| 快轴截止 | dB | 25 | ||
| 最大偏振相关损耗(单模光纤类型) | dB | 0.15 | ||
| 最小回波损耗(输入/输出) | dB | 50/50 | ||
| 最大光功率 (CW) | kW | 1,2,5....20 | ||
| 最大ns脉冲的峰值功率 | W | 10 or Specified | ||
| 最大拉伸载荷 | N | 5 | ||
| 工作温度 | ℃ | 0~+70 | ||
| 储存温度 | ℃ | -40~+85 | ||
▲使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。
封装尺寸

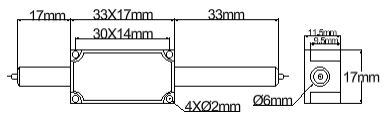

单极

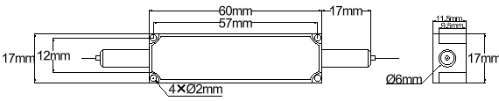

双极
订购信息
HPIIS-1111-2-3-444-56-7-88-99AA
| 1111：波长 | 2：级别 | 3：工作轴向 |
|---|---|---|
| 1310=1310nm 1550=1550nm SSSS=Specify | S=单极core D=双极core | B=双轴工作 F=快轴截止 N=Non-PM |
| 444：光纤类型 | 55：功率 | 6：封装尺寸 |
| 003=PM980 004=HI1060 SSS=Specify | 05=5 W 20=20 W SS=Specify | 1=33×17mm 2=60×17mm |
| 7：尾纤类型 | 8：长度 | 9：连接头 |
| 1=250um bare fiber 2=900um loose tube S=Specify | H=0.5m 1= 1.0m S=Specify | 0=None 1=FC/UPC 2=FC/APC S=Specify |
