940nm泵浦激光器出光功率10W

产品概述：

940nm 10W 光纤耦合激光器，通过 105um 纤芯光纤，出光功率达 10W 以上，小型化封装、高可靠性工业激光模块产品。

关键词： 940nm 940nm泵浦激光器

产品型号：pump-940

技术支持：黄工 13317734075 (微信同号，可扫码）

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

940nm 10W 光纤耦合激光器，通过 105um 纤芯光纤，出光功率达 10W 以上，小型化封装、高可靠性工业激光模块产品。

主要特性

应用领域

产品规格 Product Characteristics

性能参数（1） Performance Parameters	符号 Symbol	单位 Unit	最小值 Minimum	典型值 Typical	最大值 Maximum	说明 Comment
光学性能 Optical properties
输出功率CW Optical Output Power	Po	W	10	-	-	@12A
平均波长（2） Center Wavelength	λp	nm		940±12
光谱宽度(FWHM) Spectral Width	△λ	nm	-	3	6
斜率效率 Slope Efficiency	ηo	W/A		0.92	-
电光转换效率 The Electro-Optic Conversion Efficiency	η	%	-	50%
阈值电流 Threshold Current	Ith	A		0.65	0.90
工作电流(BOL) Operating Current	lop	A	-	11.0	12.8
工作电压 Operating Voltage	Vop	V		1.75	2.2
建议壳体温度 Recommended Case Temperature	Tc	℃	-5	25	70
波长温度系数（3） Wavelength Temperature Coefficient	△N△T	nm/℃	-	0.35	-
波长功率系数 Wavelength Power Coefficient	△N△P	nm/W	-	1.0	-
光纤参数 Fiber Characteristics
纤芯芯径 Fiber Core Diameter	dc	um	-	105	-
光纤数值孔径 Fiber Numerical Aperture	NA		0.20	0.22	0.24
包层直径 Fiber Cladding	dc	um	-	125	-
涂覆层直径 Fiber Buffer	db	um	-	250	-
光纤长度 Fiber length	lf	m	0.9	1	-
防反参数（4） Feedback Isolation Specifications
防反波段 Wavelength Range	λ	nm	1500	1550	1600
防反隔离度 Isolation	ISO	dB	30

（1）. 所有性能数据是在额定功率, 25℃,寿命开始时测得。
（2）. 额定功率, 25℃下,质量中心的加权平均光谱点。
（3）. 额定功率下,波长随壳体温度的变化。
（4）. 参数仅针对镀膜产品，产品规格中可选镀膜与非镀膜。

极限参数 Absolute Maximum Ratings

性能参数 Performance Parameters	符号 Symbol	单位 Unit	最小值 Minimum	典型值 Typical	最大值 Maximum
工作电流 Operating Current	lop	A	-	-	14
反向电压 Forward voltage	Vrvs	V	-	-	2.0
壳体工作温度（1） Package Operating Temperature	Top	℃	-10		75
存储温度 Storage Temperature	Tstg	℃	-40		85
引线焊接温度，最长10S Lead Soldering Temperature,10s max	Tis	℃	-	-	300
相对湿度，非结露 Relative Humidity,Non-condensing	RH	%	-	-	85
静电放电ESD（3)	Vesd	V	-	-	500
光纤弯曲半径(长期应用) (4) Fiber Bend Radius		mm	30		-
光纤轴向拉力，15S Fiber Axial Pull Force,15s		N			5
光纤侧向拉力，15S Fiber Side Pull Force,15s		N			2.5

（1）. 非结露,最大值。
（2）. 非结露,2000 小时。
（3）. C = 100pF, R=1.5kΩ,人体模型,不损害其 LI 特性或可靠性, I-V 曲线在这种 ESD 环境中可能会发生变化。
（4）. 30mm 的最小弯曲半径是长期机械性能可靠性的保证。

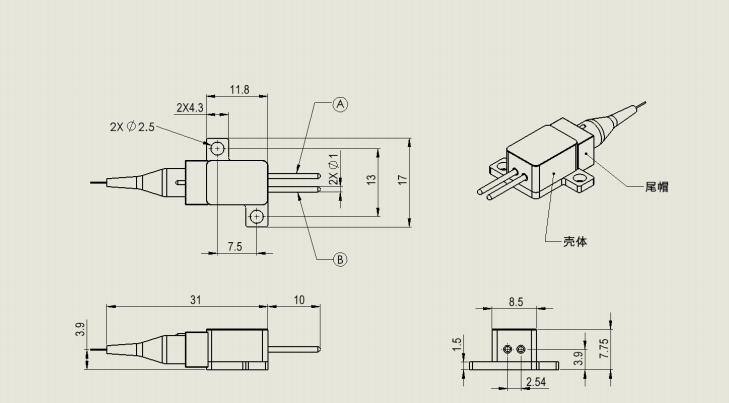

外形尺寸
