OTDR光时域反射计模块

产品概述

光时域反射计（OTDR）是针对光缆监控系统的测试模块。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修，光纤光缆的研制与生产测试等。

GY-OTDR 外观结构采用铝合金材料，新颖亮丽、坚固耐用，该产品具有通用 2.54mm 插针电器接口，具备以太网、RS232 两种通信接口，RS232 接口用于获取产品信息，设置初始 IP 地址；以太网接口用于控制整个模块，实现命令的发送和数据的传输。

主要功能及特点

• 模块化、体积小、重量轻、便于携带；
• 事件盲区≤1.5m，测试光纤跳线轻松自如；
• 大动态范围，可实现长距离链路测试；
• 通用以太网、RS232 接口；
• 底层控制函数及动态链接库，尤其适于二次开发。

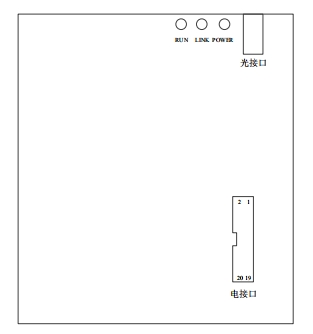

仪器面板说明

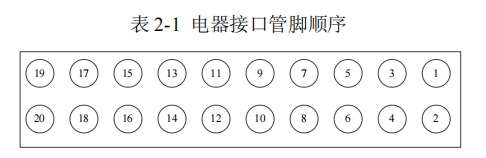

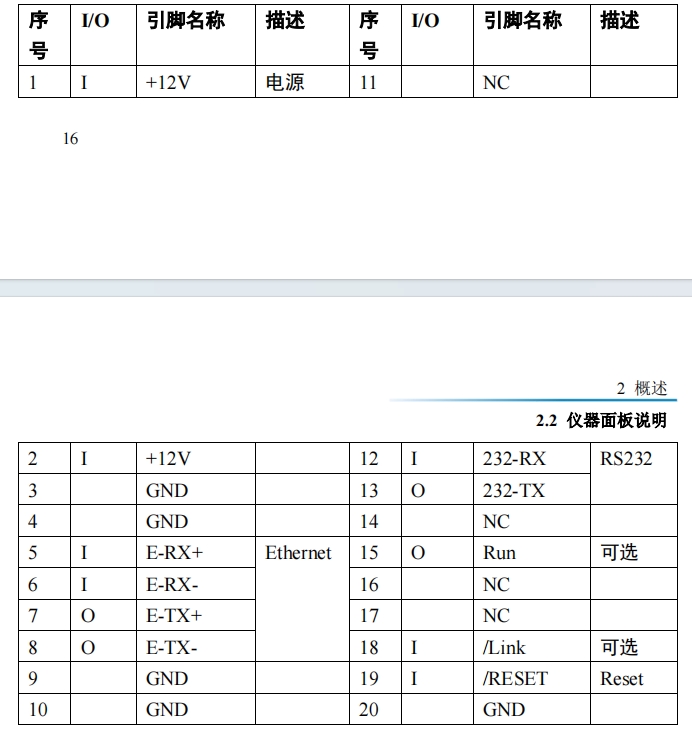

模块化光时域反射计外形尺寸约为 141mm×162mm×19mm，接口由FC/UPC 光接口和 20PIN(间距 2.54mm)插针电器接口组成。

接口

光时域反射计具有 RS-232 串口及以太网通信接口
