产品介绍
介绍

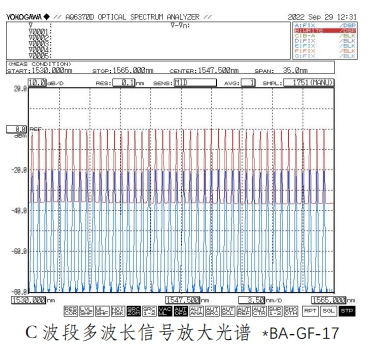

增益平坦掺铒光纤放大器是专用于光纤通信系统的光纤放大器产品系列，可以同时放大C波段内的多个波长信号，且保持各波长间的增益一致，增益平坦度≤1.5 dB。具有宽光谱、多波长、增益平坦，以及高增益和低噪声的优点。
特性
- 增益平坦
- 高增益系数
- 高输出功率
应用
- 光纤通信
- 光纤传感
- 光纤激光
| 光学指标 | 单位 | 典型值 | 典型值 | 典型值 | 备注 |
|---|---|---|---|---|---|
| 型 号 | EDFA-C-PA-GF | EDFA-C-BA-GF | EDFA-C-LA-GF | ||
| 波长范围 | nm | 1530～1565nm | |||
| 输入功率 | dBm | -45～-25 | -12~+3 | -25～+3 | 可定制 |
| 最大输出功率 | dBm | 14 | 17/20/23 | 17/20/23 | |
| 增益系数 | dB | 25 | 25 | 25 | |
| 噪声指数 | dB | 5 | 5 | 5.5 | |
| 工作模式 | 一 | ACC | ACC/APC/AGC(可选) | *AGC:自动增益控制 | |

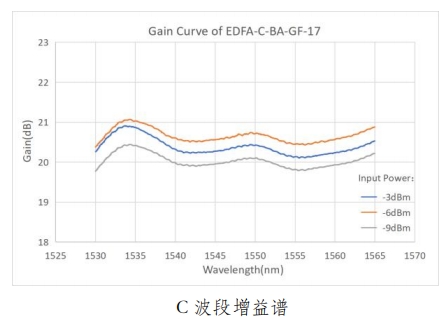

| 增益平坦度 | dB | 1.5 | 增益系数处于典型值时 | ||
| 偏振相关增益 | dB | <0.3 | |||
| 偏振模色散 | ps | 0.5 | |||
| 输入/输出端隔离度 | dB | >35 | |||
| 光功率监控 | 一 | 输出光功率监控 | |||
| 尾纤和接头类型 | 一 | SMF-28,FC/APC | |||
| 电气和环境参数 | 台式 | 模块 |
|---|---|---|
| 控制方式 | 按键 | RS232串口通信 |
| 通信接口 | 选配 | DB9 Female |
| 供 电 | 100~240V AC,<30W | 5VDC,<15W |
| 尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
| 工作温度范围 | -5~+35℃ | |
| 工作湿度范围 | 0~70% | |
订购信息/型号
| EDFA | 工作波长 | 放大器类型 | 光纤类型 | 封装形式 | |
|---|---|---|---|---|---|
C=C波段 | PA-GF=增益平坦型PA | 增益系数(dB) | SM=单模光纤 | M = 模 块 B=台式 | |
| 25 | |||||
| BA-GF=增益平坦型BA | 饱和输出功率(dBm) | ||||
| 15/17/20/23 |
