高功率单模掺铒光纤放大器 C波段 最大40dbm

产品概述：

高功率掺铒光纤放大器 (EYDFA-HP)基于光信号在铒镱共掺光纤中的受激光放大原理，采用独特 设计的放大光路和可靠的高功率激光散热工艺，实现1535~1565nm波长范围内高功率激光输出。

产品型号：EDFA-C-PA-GF-X
微信头像
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

介绍

高功率掺铒光纤放大器 (EYDFA-HP)基于光信号在铒镱共掺光纤中的受激光放大原理，采用独特设计的放大光路和可靠的高功率激光散热工艺，实现1535~1565nm波长范围内高功率激光输出。具有高功率和低噪声的优点，可用于光纤通信、激光雷达等。

特性

  • 最高10瓦功率
  • 高增益系数
  • 宽波长范围


应用

  • 光纤通信
  • 光纤传感
  • 光纤激光



光学指标 单位 典型值 备注
波长范围 nm 1535~1565
输入功率 dBm -6~+10

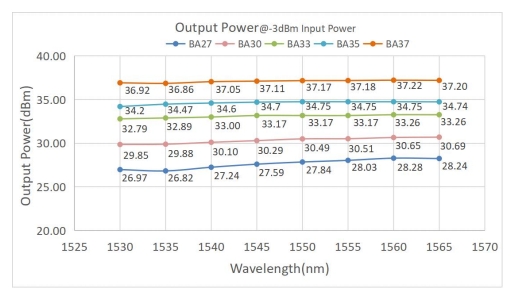

饱和输出功率 dBm 27/30/33/35/37/40 @ - 3dBm输入
输出功率可调节范围 一 10%～100%
噪声指数 dB <6.0
增益平坦度 dB ≤1 @不同波长分别放大
偏振相关增益 dB <0.5
偏振模色散 ps 0.5
输入/输出端隔离度 dB >35
光功率监控 一 输入光功率监控，输出光功率监控
尾纤类型 一 SMF-28
尾纤接头类型 一 FC/APC 仅供用于功率测试
工作模式 自动电流控制(ACC)/自动功率控制(APC)



*注：37dBm、40dBm模块内置散热风扇


订购信息/型号

EYDFA 工作波长 放大器类型 输出功率(dBm) 光纤类型 封装形式
C=C波段 HP-BA=高功率BA放大器 27/30/33/35/37/40 S M = 单 模 光纤 M=模块
B=台式
