1550nm DFB半导体激光器 85k线宽 14PIN蝶形封装

产品概述：

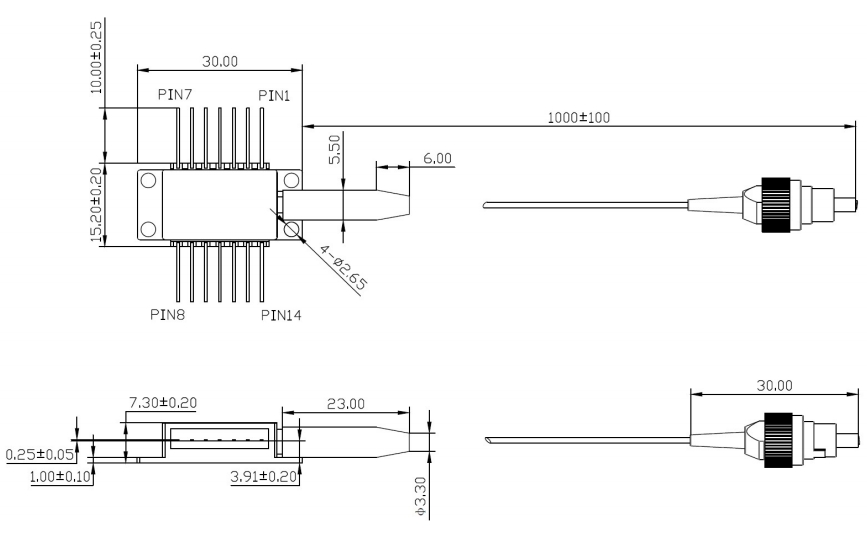

型号DFB-1550-80是一款中心波长为1550nm，线宽85k的DFB半导体激光器，14PIN蝶形封装，出光功率70mW。

关键词： 线宽85k 窄线宽激光器 1550nmDFB激光器

产品型号：DFB-1550-85

技术支持：黄工 13317734075 (微信同号，可扫码）

由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

描述

型号DFB-1550-85是一款中心波长为1550nm，典型线宽85k的DFB半导体激光器，14PIN蝶形封装，出光功率70mW。该产品具有窄线宽、高出光功率、波长稳定、噪声低、功耗低、可靠性高等特点。该产品可以使用在激光雷达、相干探测、光纤传感、医疗光子、科研设备、3D测绘及其它领域。

主要特点

High Output Power
Narrow Spectrum Linewidth
PM Fiber，FC/APC
Optical Isolator

产品参数

极限参数

使用过程中，环境条件及参数设置不可超过如下极限值；否则可能会导致器件的性能不良，缩短产品寿命，或造成器件损坏。因此导致的任何产品问题不在保修范围内。

Parameter	Symbol	Min.	Max.	Unit
Laser diode forward current	If		500	mA
Laser diode reverse voltage	V		1	V
Front power	Pf	10		dBm
PD reverse voltage	V		10	V
Forward current (PD)	lm		2	mA
Operation temperature	To	-20	+75	℃
Storage temperature	Ts	-40	+85	℃
Storage relative humdity	Sr		85	%

光学及电气参数 (TLD=25℃)

Parameter	Symbol	Min	Typ	Max	Units	Note
Optical Output Power	P	20	40		mW	1
Thershold current	Ith			80	mA	-
Operation current	lop		300	500	mA
Operation voltage	Vop			3	V	-
Spectral linewidth	LW		85	100	KHz
Peak wavelength	λ	1540	1550	1560	nm
Slope efficiency	SE	0.1			W/A
Side-mode suppression ratio	SMSR	35	50		dB
Rative Intensity Noise	RIN		-160		dB/Hz
Bandwidth (-3dB,I=200mA)	S21		0.5		Ghz	-
Thermistor Resistance	Rth		10		Kohm	@25C
TEC current	It			2.5	A	2
TEC voltage	Vt			5.4	V	2
Capacitance (PD)	Ct			20	pF
Monitoring current	Im	0.05		2.0	mA
Dark current (PD)	ld			50	nA
Capacitance (PD)	Ct			20	pF

Notes: All laser chips come from wafers that have been certified using a representative lot of devices that must achieve an acceptable yield for burn-in.

1, Laser temperature set 25C, bias current at 300mA
2, Operation case temperature -5~70C
