产品介绍
概述
平衡光电探测器含有两个光电二极管和一个低噪声的跨阻放大器，其中两个光电二极管相互匹配，可以实现出色的共模抑制比，探测器将两路探测信号做相减处理，从而消除共模噪声，这样可以从干扰噪声中得到有效信号的微小变化。探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。
特点
- 覆盖波长范围400-1700nm
- 紧凑的外壳
- 出色的共模抑制比
- SMA输出接头
应用
- 光谱学
- 光学相干层析
- 外差探测
- 光学延迟测量
规格
| 型号 | BPD230A-10M | BPD230A-75M | BPD230A-200M | BPD230A-400M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波长范围 | 320-1000nm | |||
| 输入接口 | 自由空间 | |||
| 响应度 | 0.5A/W @760nm | |||
| 光敏面 | 0.4mm | |||
| 共模抑制比 | >25dB | |||
| 带宽a | DC-10MHz | DC-75MHz | DC-200MHz | DC-400MHz |
| 上升时间a | 36ns | 4.5ns | 2ns | 1ns |
| 跨阻增益b | 1MV/A | 165kV/A | 28.6kV/A | 10kV/A |
| 饱和光功率 | 8uw | 48uw | 280uw | 800uw |
| 噪声电压a | 10mV RMS | 8mV RMS | 4mV RMS | 3.5mV RMS |
| 噪声等效功率c | 4.7pW/√Hz | 16.1pW/√Hz | 13.9pW/√Hz | 84pW/√Hz |
| 型号 | BPD230C-5M | BPD230C-50M | BPD230C-150M | BPD230C-300M |
|---|---|---|---|---|
| 材料 | InGaAs | |||
| 波长范围 | 1000-1700nm | |||
| 输入接口 | 自由空间 | |||
| 响应度 | 0.9A/W @1550nm | |||
| 光敏面 | 0.2mm | |||
| 共模抑制比 | >25dB | |||
| 带宽a | DC-5MHz | DC-50MHz | DC-150MHz | DC-300MHz |
| 上升时间a | 2.2ns | |||
| 跨阻增益b | 30kV/A | |||
| 饱和光功率 | 148uw | |||
| 噪声电压a | 4mV RMS | |||
| 噪声等效功率c | 30.5pW/√Hz | |||
| 型号 | 探测器公共参数 |
|---|---|
| 最大输出幅度a | ±2.0V |
| 工作电压 | ±12V |
| 工作电流 | <200mA |
| 输出阻抗 | 50Ω |
| 输出耦合方式 | DC |
| 输出接头 | SMA female |
| 工作温度 | -20~65℃ |
| 存储温度 | -40~85℃ |
备注：
a 对于50Ω负载
b 对于高阻负载
c DC-100MHz

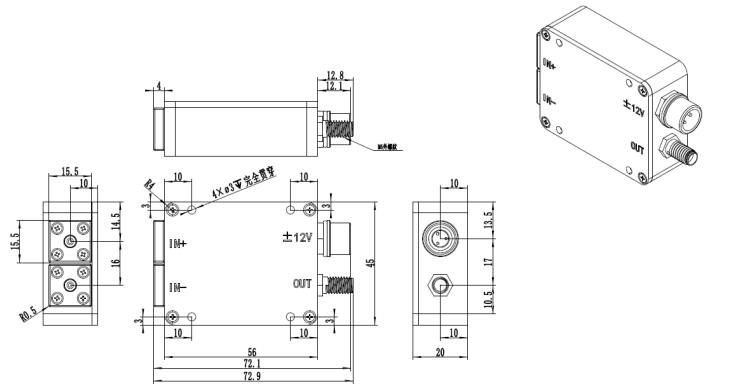

机械尺寸
响应曲线
