光环形器 1310 /1450/1480/1550/1580/1610 单模光纤
产品概述：1310 /1450/1480/1550/1580/1610光环行器采用单模光纤，常用于 EDFA、DWDM 和 OTDR、DWDM 和 OADM 网络、双向传输系统中。
产品型号：YG-FCIR
规格书：
点击下载规格书
点击下载规格书
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
特点
低插损；偏振相关损耗；高通道隔离
应用
光纤布拉格光栅；光纤放大器；光纤传感器
规格参数
| 参数 | 典型值 | |||
|---|---|---|---|---|
| 中心波长 | 1310 nm | 1550 nm | C&L nm | 1610 nm |
| 带宽 | ±30 nm | ±30 nm | 1525-1610 | ±30 nm |
| 典型插损(1→2,2→3) | 0.6 dB | |||
| 最大插损(1→2,2→3) | 0.8 dB | |||
| 典型隔离度(3→2,2→1) | 50 dB | |||
| 最小隔离度(3→2,2→1) | 40 dB | |||
| 偏振相关损耗 | 0.15 dB | |||
| 最大偏振模色散 | 0.1 dB | |||
| 最小回波损耗 | 50 dB | |||
| 串扰 | 50 dB | |||
| 功率(CW) | 500 mW | |||
| 最大拉伸载荷 | 5 N | |||
| 光纤类型 | SMF-28e Fiber | |||
| 工作温度 | 0 to +70 ℃ | |||
| 存储温度 | -40 to +85 ℃ | |||
| 封装尺寸 | 5.5 x 50 (Bare fiber or 900um Loose Tube) | |||
| 90x20x10 (2.0mm or 3.0mm Cable) | ||||
▲ 以上规格适用于不带连接器的设备。
▲ 对于带连接器的设备，IL 将高 0.3dB，RL 将低 5dB
▲ 3端口的传输光路与4端口不同：3端口：1 -> 2、2 -> 3：4端口：1 -> 2、2 -> 3、3 -> 4

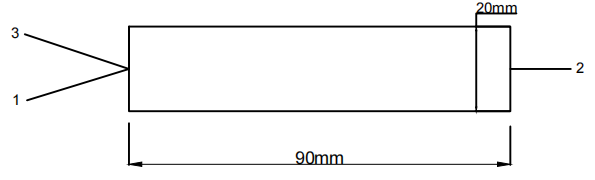

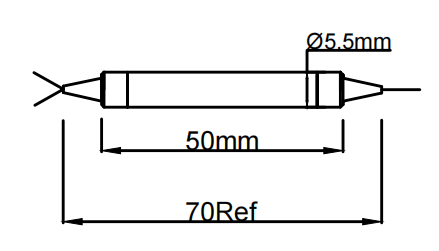

包装尺寸
订购信息
FCIR-1111-2-3-4-5-6
| 1111:波长 | 2:长度 | 3:封装尺寸 |
|---|---|---|
| 1310=1310nm 1550=1550nm SSSS=Specify | H=0.5m 1=1.0m S=Specify | G=5.5x50 S=Specify |
| 4:尾纤类型 | 5:连接头 | 6:光纤类型 |
| 1=250um bare fiber 2=900um loose tube S=Specify | 0=None 1=FC/UPC 2=FC/APC S=Specify | 008=SMF-28e Fiber S=Specify |
相关知识
光隔离器是一种防止反射光影响系统稳定性的光纤器件，作用机理为允许正向光通过，同时隔离反向传输的光，防止反射和回波干扰，减少干扰和噪声的影响，确保光信号的传输质量和稳定性。
光环形器/光耦合器的用途是什么？光分路器耦合器就是将一根光纤传输的光按比例分离到两根或数跟光纤中，也可以反向耦合两根光纤中传输的光到一根光纤传输，这种设备在光纤通信中扮演重要角色，常见1:99; 50:50等分光比。
光环形器的原理是什么，三端口光环形器的光路走向是什么样的？
光开关的原理是什么，光开关的作用，分布式光纤温度测量DTS使用什么样的光开关。
ITU波长表，方便我们定制无源器件的时候查看。
