产品介绍
规格
| 参数 | 单位 | MEMS VOA |
|---|---|---|
| 衰减类型 | Bright or Dark | |
| 工作波长 | nm | 1260~1620 for SM, 850/1310 for MM |
| 衰减范围 | dB | ≥30 @5V for SM, ≥30 @30V for MM |
| 响应时间 | ms | ≤8 |
| 插入损耗 | dB | ≤0.7 |
| 波长相关损耗 | dB | ≤0.25 @0V |
| 回波损耗 | dB | SM≥50, MM≥30 |
| 驱动电源 | V | SM≤6.5, MM≤35 |
| 最大光功率 | mW | ≤500 |
| 工作温度 | °C | -20 ~ +85 |
| 存储温度 | °C | -40 ~ +85 |
| 封装尺寸 | mm | Φ5.4×19 |
1.所有参数均在室温工作环境下测试；
2.所有参数均不包括连接头插入损耗。
衰减曲线

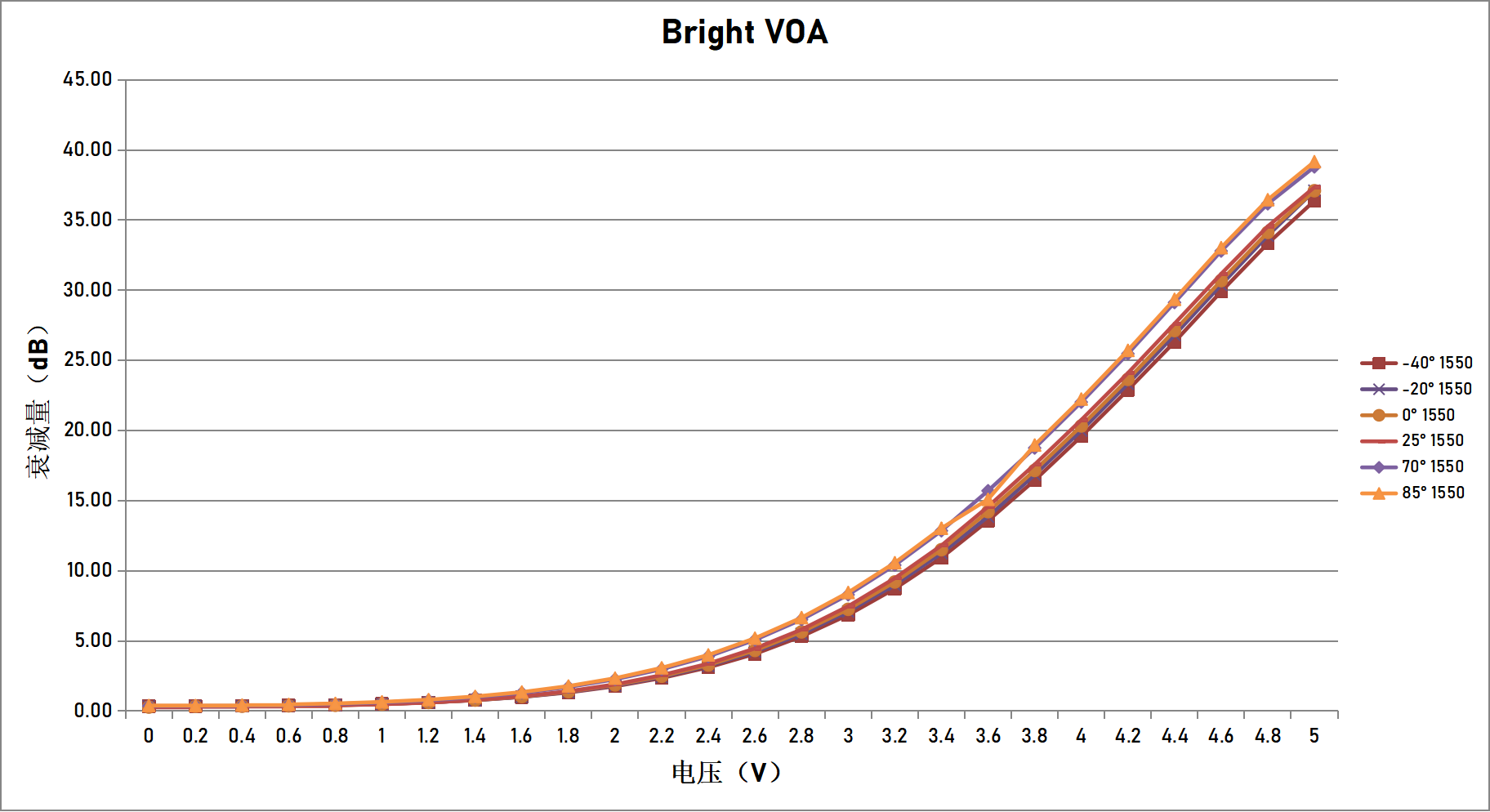

▲ MEMS VOA温度衰减曲线：横坐标为电压(V)，纵指标为VOA的衰减值(dB)。
▲ 图中以不同颜色分别表示-40°、-20°、0°、25°、70°、85°时VOA的衰减曲线。
管脚定义
| 管脚编号 | 单模MEMS VOA | 多模MEMS VOA |
|---|---|---|
| 1 | 正极 | 正极 |
| 2 | 负极 | GND |
| 3 | GND | GND |

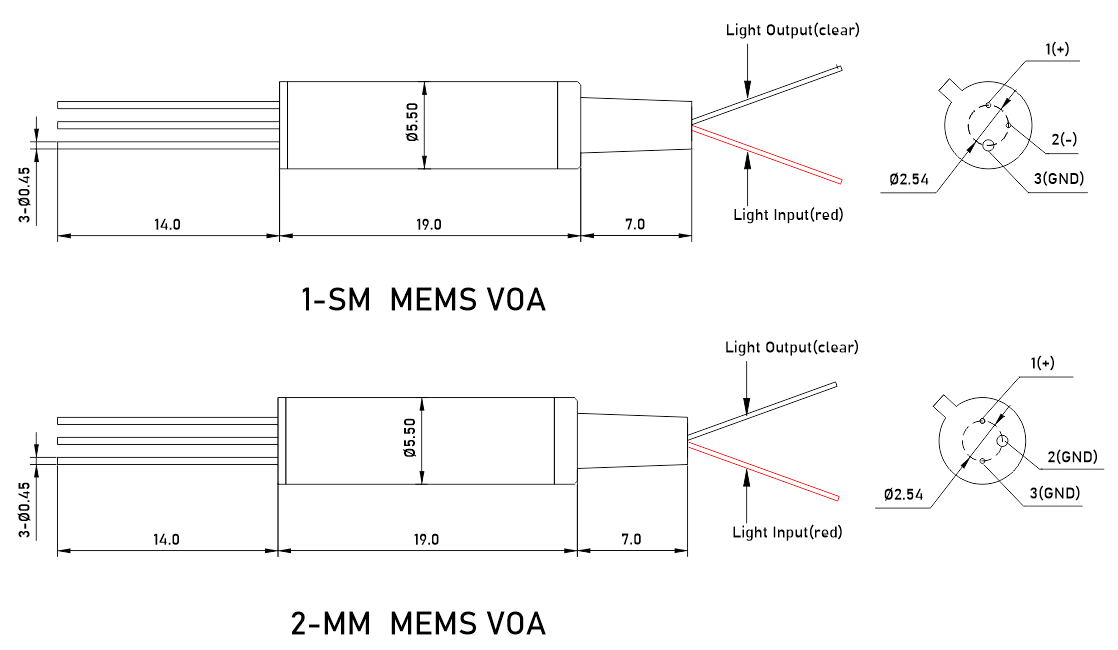

封装尺寸
订购信息：MOVA-A-B-C-D-E-F
A
| 代码 | 波长 |
|---|---|
| C | C波段 |
| L | L波段 |
| D | C&L波段 |
| M | 多模 |
| X | 其它 |
B
| 代码 | 衰减类型 |
|---|---|
| B | Bright |
| D | Dark |
C
| 代码 | 衰减范围 |
|---|---|
| 25 | min.25dB |
| 30 | min.30dB |
| 40 | min.40dB |
| X | 其它 |
D
| 代码 | 光纤直径 |
|---|---|
| 025 | Φ0.25mm |
| 09 | Φ0.9mm |
| X | 其它 |
E
| 代码 | 光纤长度 |
|---|---|
| 05 | 0.5m |
| 10 | 1.0m |
| 15 | 1.5m |
| X | 其它 |
F
| 代码 | 连接器 |
|---|---|
| 00 | 无 |
| FP | FC/UPC |
| FA | FC/APC |
| SP | SC/UPC |
| SA | SC/APC |
| LP | LC/UPC |
| LA | LC/APC |
| MP | MPO |
| X | 其它 |
