产品介绍
20 GHz x 2 铌酸锂 IQ 调制器是基于双平行结构的双马赫-曾德尔电光调制器 (MZM) 设计。每个调制器的电光带宽大于 20 GHz，加上集成光电二极管可提供自动偏置控制 (ABC) 。
主要特性
- 钛扩散工艺
- 工作波长在 1530 - 1570 nm
- 工作带宽 > 20 GHz
- 低光学插耗
- 集成光电二极管
- 满足通信规格 Telcordia GR-468-Core
应用
- OFDM 调制
- QPSK 调制
- QAM 调制
- CS-SSB
- FMCW 自动驾驶激光雷达
绝对最大额定参数
| 参数 | 条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| 最大RF输入功率(电) | RF射频端口 交流耦合AC | - | 10 | Vpk-pk |
| 最大输入光功率(光学) | 连续功率CW | - | 100 | mW |
| DC Voltage at DC port | - | -40 | 40 | V |
| mPD反向电流 | - | - | <2 | mA |
| mPD前向电流 | - | - | <10 | mA |
| mPD反向电压 | - | - | <15 | V |
| 外壳工作温度 | - | -5 | +75 | ℃ |
| 最高工作温度变化速率 | - | - | 5 | ℃/min |
| 存储温度 | - | - | +85 | ℃ |
| 工作湿度 | 不冷凝 | 5 | 85 | % |
| 引脚焊接温度 | - | - | 250 | ℃ |
| 引脚焊接最长时间 | - | - | 10 | S |

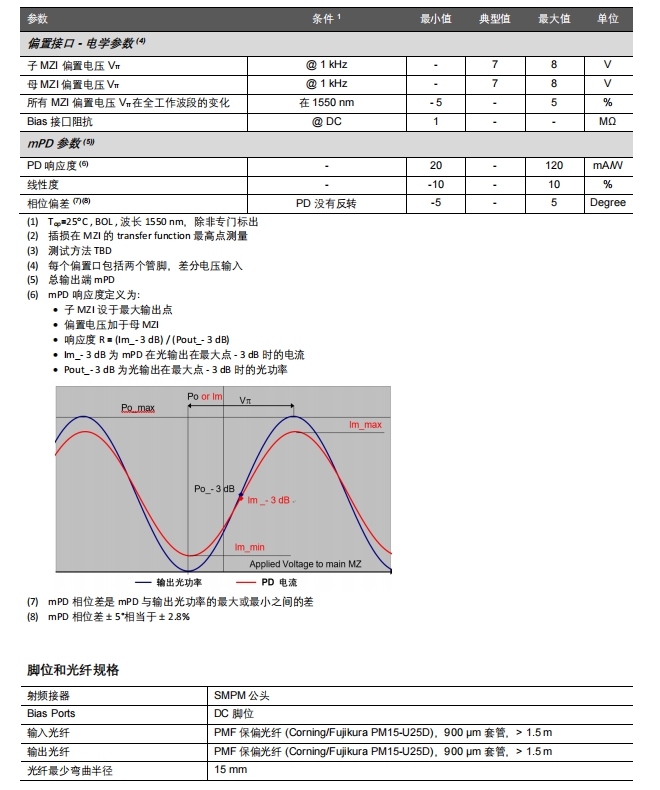

规格参数
| 参数 | 条件(1) | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 光学参数 | |||||
| 工作波长范围 | 1525 | - | 1570 | nm | |
| 插入损耗， IL(2) | EOL,- 5～+75℃,全C波段 | - | 5.0 | 7.0 | dB |
| Phase-MZI消光比 | @DC | 24 | - | - | dB |
| RF-MZI消光比 | @DC | 24 | 29 | dB | |
| 偏振消光比PER | - | 20 | - | - | dB |
| 回波损耗，RL | 输入和输出 | 40 | - | - | dB |
| 射频接口-电学参数 | |||||
| 子MZI Vπ | @1 kHz | - | 5.0 | 7.0 | V |
| 载波抑制比(3) | @15 GHz | 待定 | - | - | dB |
| 边带抑制比 | @15 GHz | 待定 | - | - | dB |
| 子MZI-3 dB电光带宽 | 相对于2 GHz | 20 | 23 | - | GHz |
| 子MZI S21平坦度 | 300 MHz-20 GHz | -1 | - | 1 | dB |
| 子 MZI 幅度差 (S21) | - | - 1 | - | 1 | dB |
| 子 MZI 延迟 | -5 | - | 5 | dB | |
| RF-MZI 电回损 S11 | 40 MHz - 17 GHz 17 GHz - 30 GHz | 10 8 | 12 10 | - - | dB |

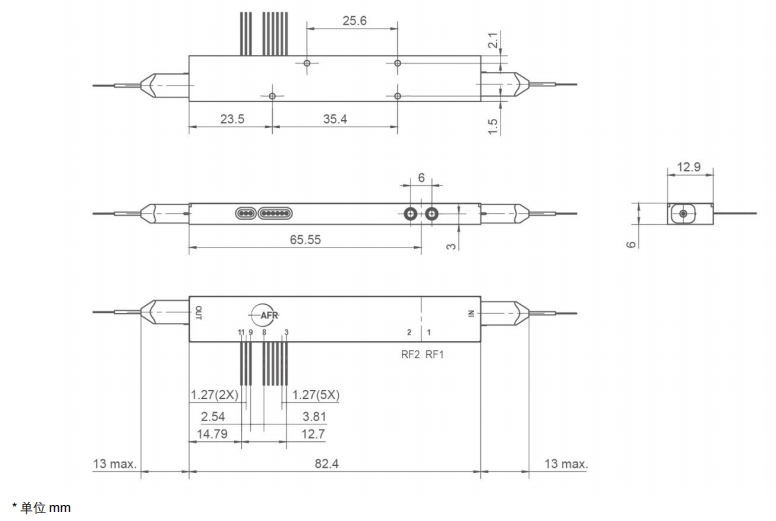

外观尺寸

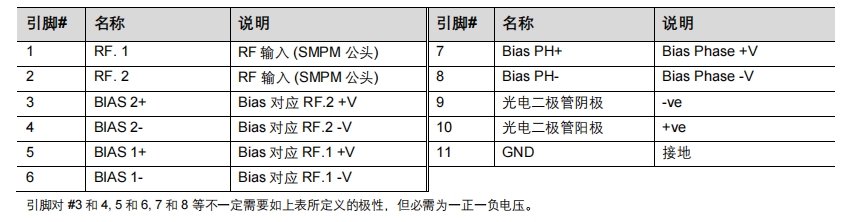

引脚定义
