200M移频声光调制器，模拟调制 1550nm保偏光纤
产品概述：200M固定移频声光调制器，支持模拟调制及时钟RF输入。
产品型号：AOM-200-26
技术支持：黄工 13317734075 (微信同号，可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
| 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
|---|---|---|---|---|---|
| 工作波长 | nm | 1530 | 1550 | 1570 | - |
| 工作频率 | MHz | 200 | 默认正移频 | ||
| 3dB移频带宽 | MHz | 40 | - | - | - |
| 插入损耗 | dB | - | 2.5 | 3 | - |
| 上升时间 | ns | - | 10 | 12 | |
| 消光比 | dB | 50 | - | - | - |
| 偏振消光比 | dB | 20 | 22 | - | - |
| 耐受光功率 | W | - | - | 0.5 | |
| 驱动功率 | W | - | 1.5 | 2 | - |
| 光纤类型 | - | PM1550 | |||
| 尾纤长度 | m | ≥1 | |||
| 光纤接头 | - | FC/APC | |||
| 射频接头 | - | S M A 母 头 | |||
| 输入阻抗 | Ω | 50 | |||

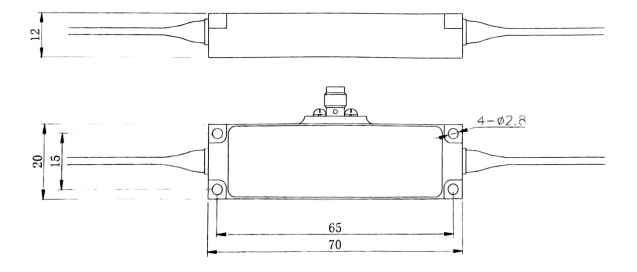

| 封装形式 | - | FH | |||
| 注：慢轴通光，快轴截止 | |||||
驱动参数
时钟(RF)输入接口规格
| 输入信号频率 | MHz | 200 |
|---|---|---|
| 输入信号要求 | - | 正弦/方波Vpp1.0-2.0V |
| 接口 | - | SMA |
调制输入接口规格
| 调制方式 | - | 模拟调制(0-1V@50Ω) |
|---|---|---|
| 接口 | - | SMA |
射频(RF)输出接口规格
| 工作频率 | MHz | 200 |
|---|---|---|
| 射频功率 | W | 2 |
| 开关比 | dBc | >60 |
| 上升下降时间 | ns | <10 |
| 谐波抑制比 | dBc | >20 |
| 接口 | - | SMA母头 |

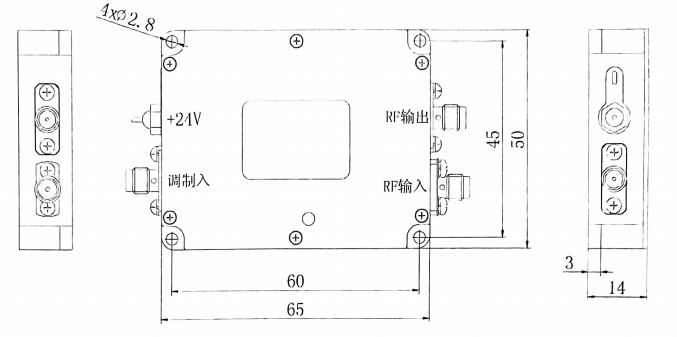

整机规格
| 典型功耗 | W | 4@占空比1% |
|---|---|---|
| 工作电压 | Vdc | 24±1 |
| 最大工作电流 | A | <0.6 |
| 电源接口 | - | 穿心电容(芯线接正，焊片接负) |
| 封装形式 | - | N2 |
