DVS专用网口数据采集卡 100M高速采样 内置解调算法

1. 概述

DVS-ETH-100M-2作为一款DVS专用高速数据采集卡，采用千兆以太网接口与上位机进行通信，避免复杂的驱动安装，支持跨平台使用，方便用户集成使用。采集卡采用双通道12bit高速ADC，最高采样率支持100MSps，最高支持100km以上的DVS数据采集，内置平均、差分解调算法，可直接上传差分解调数据，用户可以直接当作振动数据使用，也可上传原始采样数据，供用户自行解调。

规 格

■ 12bits 双通道同步实时采样

■ 100MSps 采样率

■ 直流耦合，50Ω输入阻抗

■ 2Vpp 输入电压范围，0-50MHz 模拟带宽

■ ±1V偏置可设，充分利用ADC量程

■ 高达88dBc SFDR

■ 触发输出脉冲

■ 千兆以太网高速传输接口

■ 内置光纤传感解调算法

供电及功耗

■ 供电：12V，0.6A

■ 功耗：5W（Max）

温度范围

■ 工作温度：-20~60℃

■ 存储温度：-40~85℃

机械尺寸

■ 100mm(L)x70mm(W)x20mm(D)

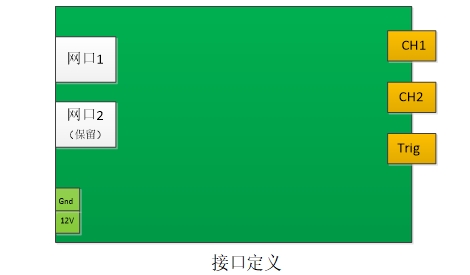

2. 接口定义

■ 以太网1：千兆以太网口，用于数据传输和参数设定

■ 以太网2：千兆以太网口，保留不使用

■ 电源：12V供电

■ Ch1：采集通道1

■ Ch2：采集通道2

■ Trig：采集触发输出，3.3V/5V可选

接口文档

• DVS-ETH-100M-2网口采集卡的API接口文档
